主要特點：

• 次測項功能 (SUB-STEP Function)

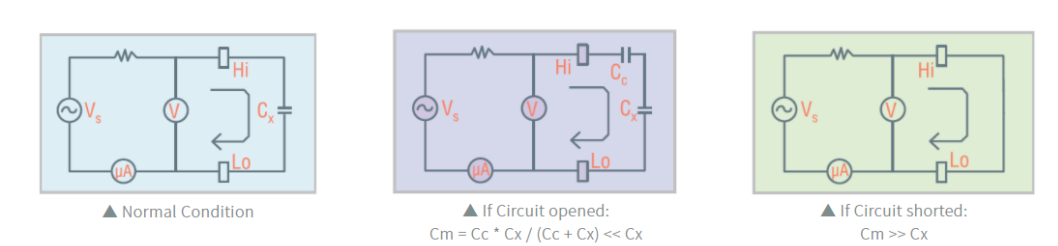

• 開/短路偵測功能 (OSC)

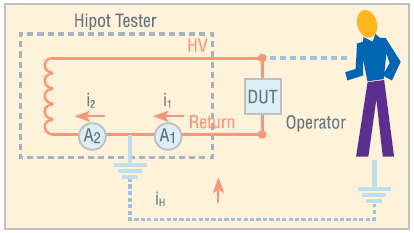

• 人體保護功能 (GFI)

• 可程序輸出電壓 AC 5kV & DC 6kV

• 阻抗測試 0.1MΩ~50GΩ (5kV)

• 直流電阻量測 10mΩ~100kΩ

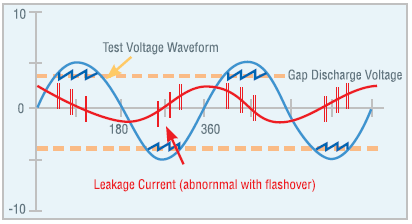

• 電氣閃絡偵測功能 (Flashover)

• 可程序電壓輸出及測試限制值

• 標準 RS232 接口

• 可選購 GPIB&HANDLER 界面

• 8 信道掃描輸出

型號                                 規格

19035                             繞線組件安規掃描測試器

19035                             繞線組件安規掃描測試器

19035                             繞線組件安規掃描測試器

19035                             繞線組件安規掃描測試器

19035-S                            繞線組件安規掃描測試器

A190345                           高壓測試線 (為連接繞線組件脈沖測試器)

A190346                           RS232 連接線 (為連接繞線組件脈沖測試器)

A190347                           GPIB & Handler 介面卡

A190348                            RS232 介面卡

A190351                            8CH-16CH掃描裝置

A190354                             A190352雙切治具

A190358                            訊號顯示盒

A190359                            16信道高壓掃掃描治具

A190702                             40kV 高壓探棒

產品簡介：

        繞線元件的質量驗證測試項目包含了AC/DC耐壓測試、IR電阻測試、以及繞線組件脈沖測試。Chroma 將以上各項測試連接整合至 19035繞線元件安規測試儀，針對馬達、變壓器、加熱器等相關繞線產品進行安規測試，讓繞線組件廠商在質量驗證測試時，不但擁有可靠的質量，能更有效率的為產品質量把關。

         Chroma 19035繞線元件安規測試儀擁有 AC 5kV / DC 6kV 高壓輸出，符合繞線組件之耐壓測試需求，輸出電流可達30mA。IR電阻測試可量測范圍為 0.1MΩ到50GΩ，電壓輸出可達5kV，了解繞線組件之電阻是否符合標準。DCR直流電阻測試除了量測繞線組件之基本規格，也可做為安規耐壓測試之前連接(接觸)檢查。

        Chroma 19035系列同樣包含F(xiàn)lashover、OSC等強大附加功能，以及可程序電壓值、時間參數等，針對不同的待測物特性，防止不良品輕易通過質量驗證，提升測試本身的信賴度及產品質量。

產品應用

      Chroma 19035系列為針對馬達、變壓器、加熱器等相關繞線組件測試需求，所設計的綜合安規測試器。大多數繞線組件具有多組繞組，如三相馬達、雙繞組變壓器等，且繞線組件須針對高壓繞組使用繞線組件脈沖測試器，檢測繞組之自體不良。

      19035系列設計可直接鏈接DWX系列脈沖測試器，并利用19035八信道掃描，無需切換測試點，達成多點一次測試完成，節省測試時間。

         19035系列并提供OSC及DCR功能，檢驗測試過程中是否接觸不良或有待測物短路的現象，解決馬達、變壓器等繞線組件測試時所發生的接觸問題，提升測試質量及延長測試設備的壽命。
