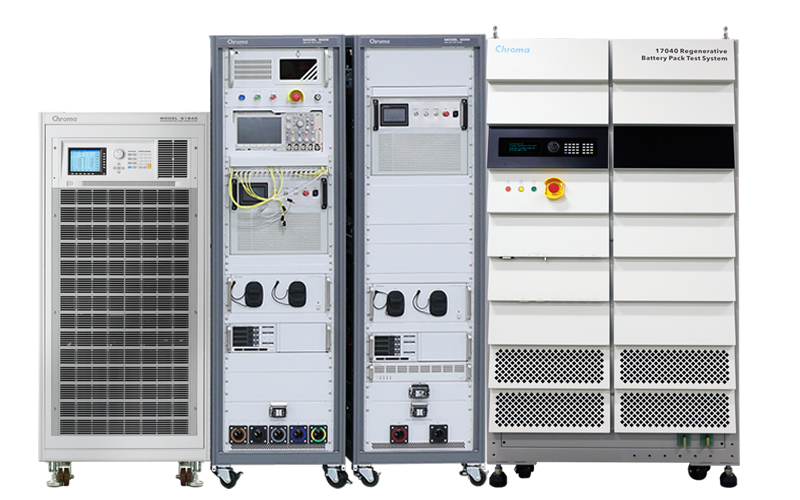

產品特色

• 根據不同測試需求提供客制化測試方案

• 系統開放載入不同車款的充電功率曲線

• 可同時支持多槍與不同充電接口的測試應用

• 系統可預留充電功率與通訊接口的可擴充性

• 系統包含雙向式電源，可支持V2L/V2H/V2G

• 可支持全球AC&DC相關充電標準：

• AC：SAEJ1772、IEC62196-2、GB/T 20234.2

• DC：CCS、NACS、CHAdeMO、GB/T、GB/T 2015+、ChaoJi

• 功能性與通訊協議測試：IEC61851-1、IEC61851-23、GB/T18787、GB/T27930、ISO15118-4、ISO15118-5、ISO15118-20、DIN70122、CHAdeMO 0.9/ 1.0/2.0/3.0

News： EV/EVSE強檢標準上路，Chroma為您全力把關!
應用案例：直流充電樁產線測試面臨的技術議題與建議

產品簡介：

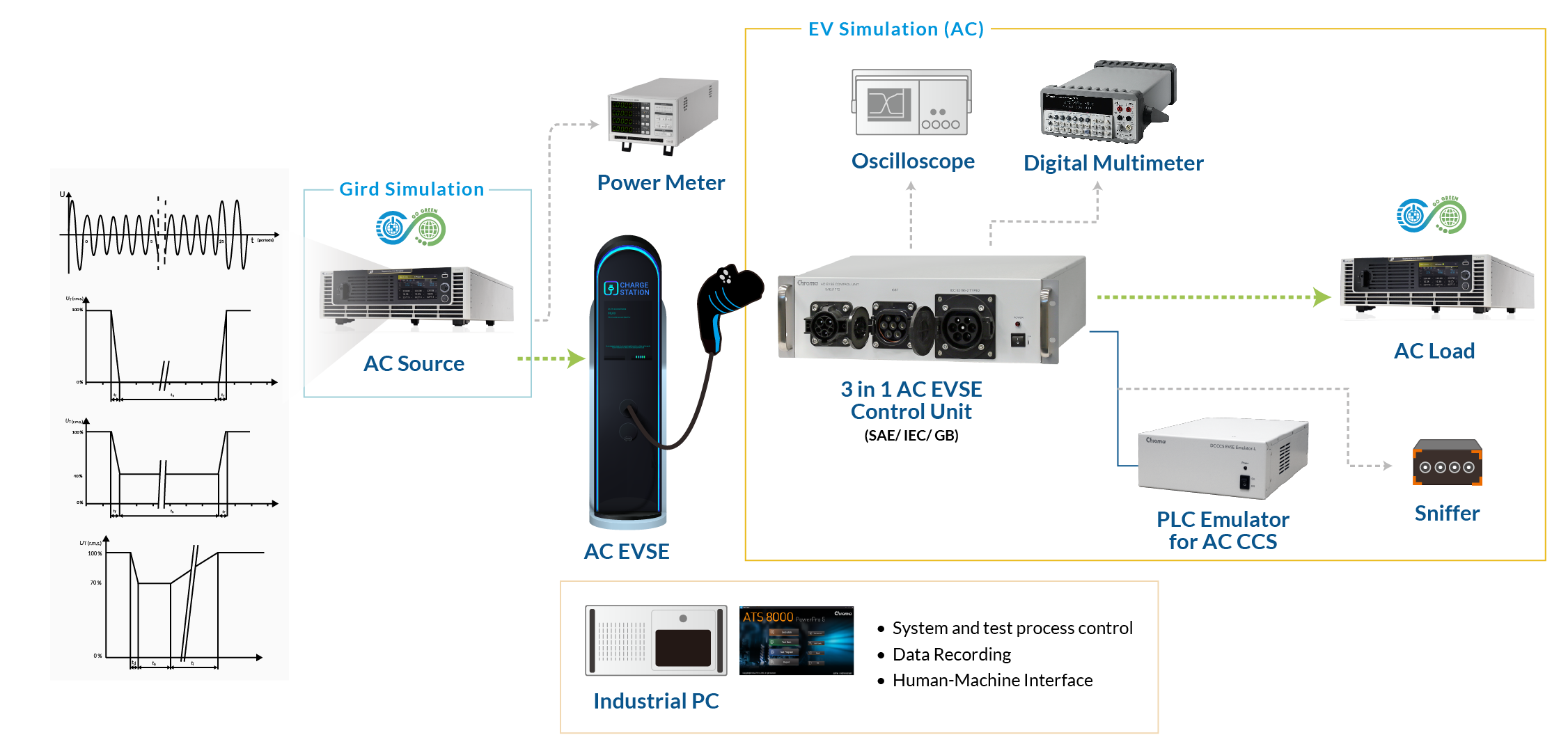

充電樁測試方案-交流充電互操作性

交流充電樁配合車上的車載充電器(On-Board Charger)，做交/直流轉換后對動力電池充電。
致茂電子的交流充電樁自動化測試系統提供了多種功率輸出及通訊接口，能針對不同功率、通訊協議及規格的產品進行測試。

交流電動車模擬器

• 模擬車端充電線路，提供交流充電樁測試：充電階段流程模擬、漏電流測試、接地開路測試、CP (Control Pilot) 信號斷路/對地短路測試、CC (Connection Confirm) 信號斷路、模擬異常阻值測試…等

• 支持三種法規之交流充電槍座：SAE J1772、IEC 62196、GB/T 20234

• RB/RC電阻仿真與CP信號量測

• 觸發同步訊號通道：StateB、StateC、StateD、Sync1、GND_Sync

• 可選配N(xiāo)ACS交流充電座治具

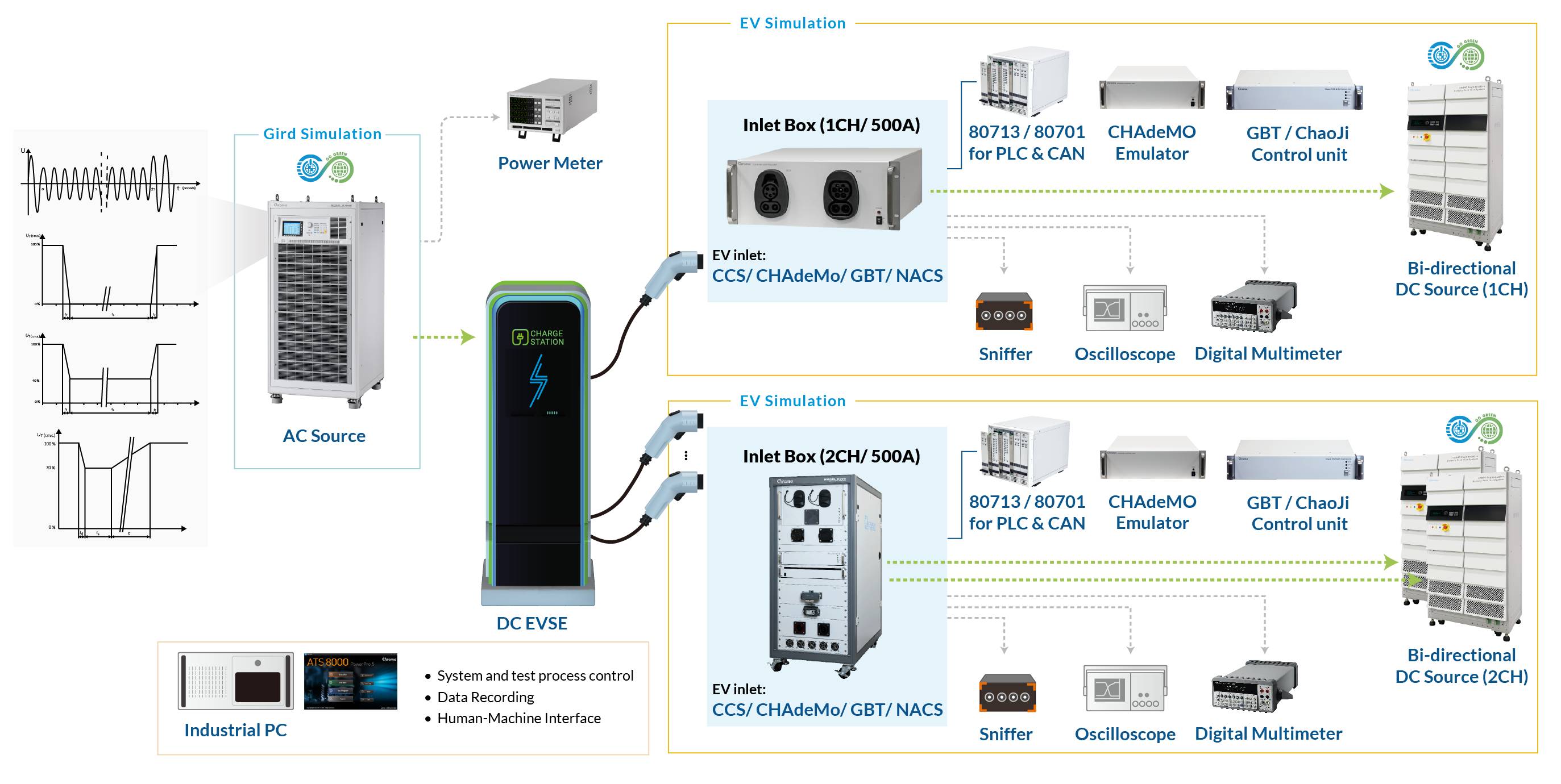

充電樁測試方案-直流充電互操作性

直流充電機屬于快速充電，電壓、電流及功率都高于交流系統，并直接對電動車內的動力電池充電，因此對于設備的規格及通訊技術要求較高。
Chroma提供的電力電子及各國充電測試接口，提供全面的測試解決方案。

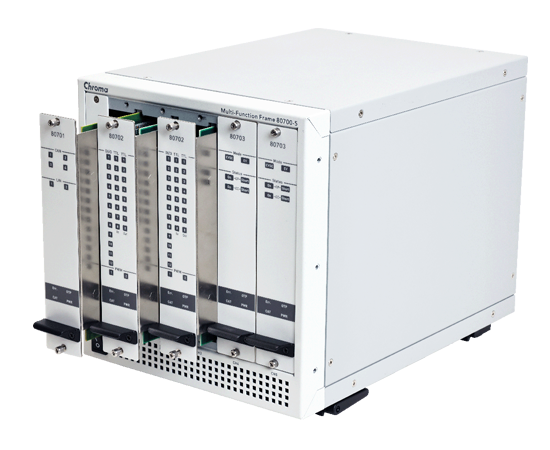

CCS & NACS & GBT & ChaoJI 電動車通訊仿真器(80713 & 80701)

• 仿真車端充電線路：仿真充電流程、漏電流測試、接地異常測試、CP / CC信號異常測試、模擬異常阻值測試…等。

• PLC通訊模擬，可支持ISO15118 -4/ -5/ -20、DIN70122

• CAN通訊模擬，可支持GB/T 27930

• 可提供通訊協議的傳送與接收資料時間紀錄

• 可仿真多臺EV充電的測試情境

• 觸發信號通道：StateB、StateC、StateD、Sync1、GND_Sync

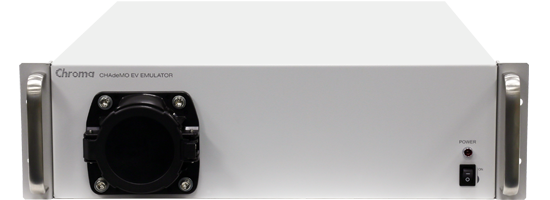

直流CHAdeMO電動車仿真器

• EV仿真可支持CHAdeMO 0.9/1.0/1.2/2.0/3.0測試法規

• 可選配V2H測試項目

• 提供監看模擬器與充電樁之間CAN報文資料

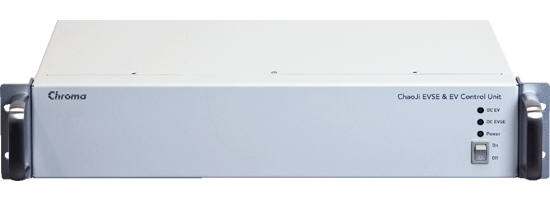

GB/T直流充電樁及電動車仿真器(二合一)

• 透過切換可應用于充電樁功能測試或EV充電兼容性測試

• 可仿真充電控制導引信號，并搭配80701 CAN通訊接口可支持GB/T 2015+及ChaoJi測項

• 支持ChaoJi V2X的控制導引電路

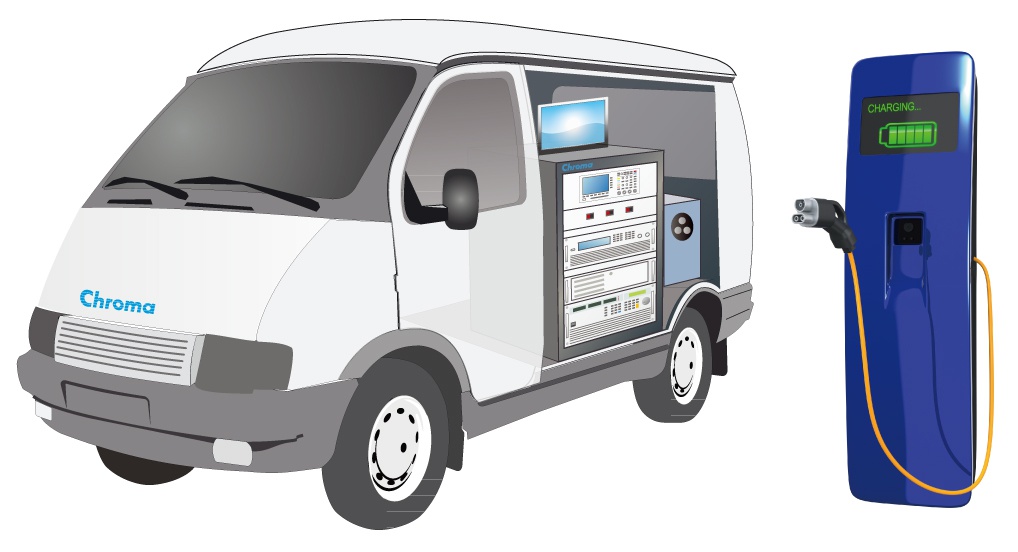

移動式充電樁測試解決方案

Chroma提供客制化的移動式測試解決方案，將測試系統及車輛經過改裝整合，滿足已建置在各地的充電樁維修及日常巡檢的需求。特別適合供應商、車廠及稽核單位使用，以調研、維護產品出貨后質量。

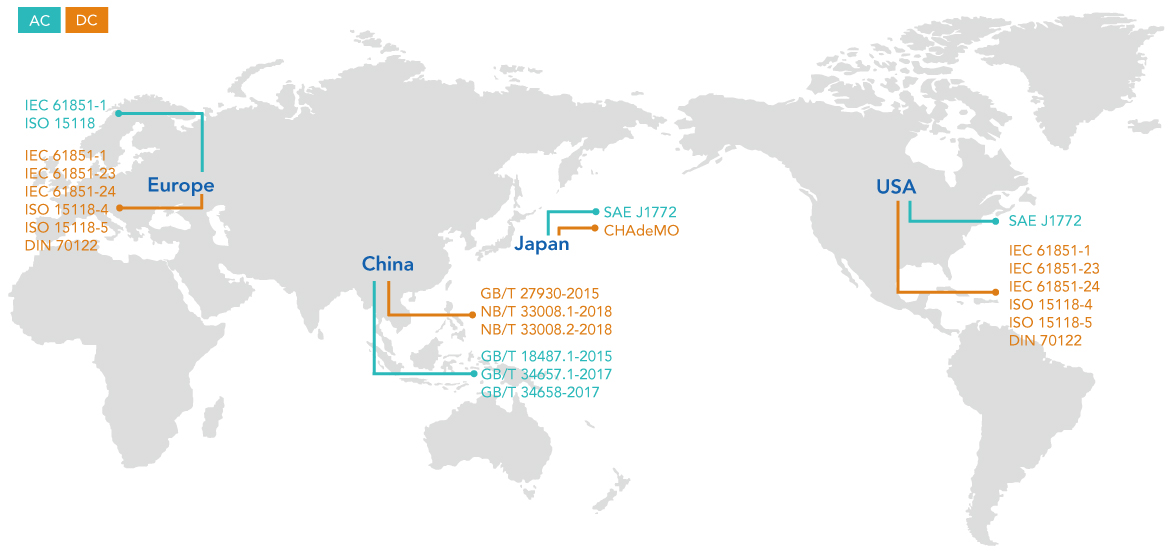

支持全球相關標準測試項目

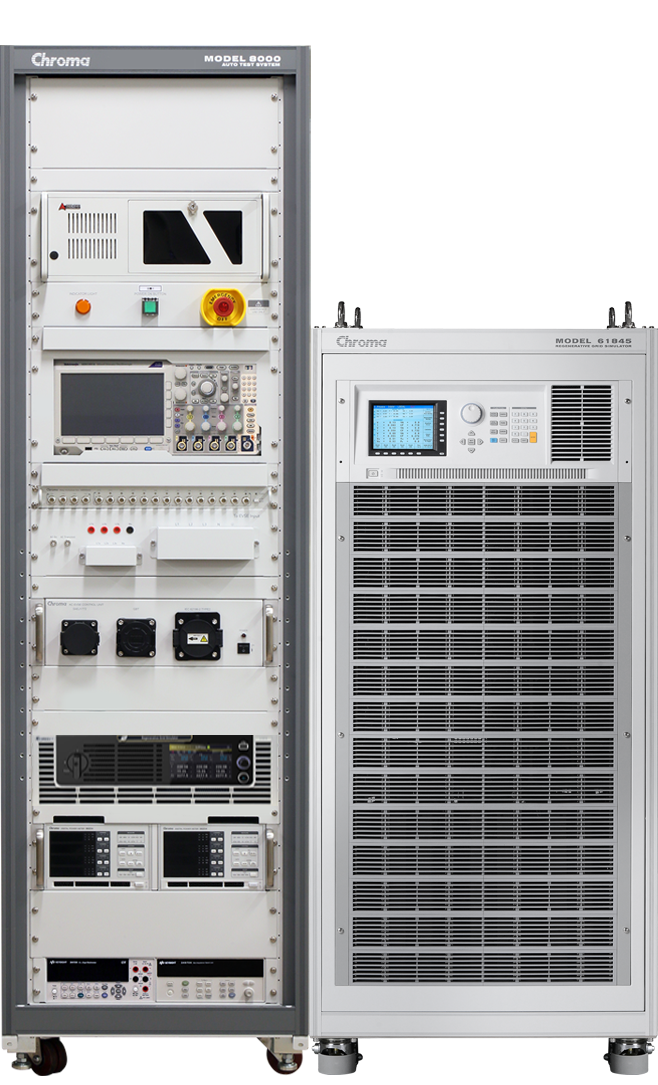

Chroma提供用戶國際化的測試系統，利用Chroma 8000 ATS，實現全球各大標準測試，包含：SAE、CNS、NB/T、GB/T、IEC、ISO、DIN、CHAdeMO、NACS、ChaoJi、MCS等，協助用戶將產品推向國際舞臺。
