主要特點：

電壓檔位：

• 15/30/60/150/300/600Vrms

• 1200Vrms/1800Vrms (選購配件)

• 電流檔位：0.005/0.02/0.05/0.2/0.3/0.5/2/5/20/30Arms

• 頻率范圍：DC, 10Hz~10kHz

• 使用高速DSP技術，16 bits的類比/數位轉換器，最高250kHz取樣頻率

• 符合IEC 61000-4-7法規對于諧波量測要求

• 智慧檔位(Smart Range)功能允許功率積分模式(Power Integration)在自動檔位條件下進行功率量測

• 支援外部分流器和CT以符合電流量測需求

• 最小5mA電流檔位及0.1mW的功率解析度

• 符合ENERGY STAR/EN 50564/IEC 62301/ErP標準的量測需求

• 使用者定義的限制值，自動判別PASS/FAIL

• 可量測THD及使用者指定階數的失真度

• 雙Shunt設計，提供大范圍高精準的電流量測

• 可量測涌浪電流Inrush Current及能量Energy

• 電壓/電流諧波量測至100階

• 提供IEC 62301、IEC 61000-3-2:2018法規(pre-compliance test)解決方案(搭配66200 SoftPanel)

規格型號：

型號          描述

66205       數位功率表

A662012   1200V 高壓量測治具

A662013   外掛電流轉換器50A (限量AC電流)

A662014   外掛電流轉換器100A (限量AC電流)

A662017   超高精準度 DCCT 60A

A662018   超高精準度 DCCT 200A

A662021   LAN控制介面卡

A662022   量測用治具組 (250V/10A)

A662023   1800V高壓量測治具

A662024   單臺DCCT電源 (與DCCT搭配必選)

B662002   標準機框耳架

B662004   1200A交流電流勾表

B662005   鱷魚夾端子

L11-002987   超高精準度 DCCT 400A

L11-002986   超高精準度 DCCT 600A

L11-002985   超高精準度 DCCT 1000A

產品簡介：

       66205是第二代66200系列數位功率表，專為單通道功率測量應用而設計，經由精密電路設計，能夠提供高精度的功率測量能力，滿足IEC62301/EN50564標準的要求，66205的功能強化進一步提升對于功率量測應用的準確度和可靠度。

        智慧檔位(Smart Range)功能允許功率積分模式(Power Integration)可在自動檔位條件下進行功率量測，量測動態或不穩定的電壓與電流訊號，即使檔位隨著訊號變化而切換，也不會讓量測資料遺失，真正做到無間隙的波形采樣與量測。

        66205具有非常寬廣的電流量測范圍，最低檔位為5mA，最高檔位為30A，總共有10個量測檔位，也可利用外部的60A~1200A感測器(選購配件) 將電流量測的范圍提高。

        電壓量測檔位共有6個，最高檔位為600V，也可利用外部的感測器(選購配件A662023)提高電壓范圍至1.8kV。大范圍的量測檔位可全方位適用于低功率與高功率的量測應用。電壓、電流與功率具有0.05%的低檔位誤差，尤其在能源之星(Energy Star)的待機功率(Standby Power)測試具有高準確度之性能。

        66205是依據IEC61000-4-7法規對于諧波量測要求所設計，具有不中斷的量測諧波高性能、5Hz的頻率解析度與分組諧波功能，可對于次諧波、間諧波與諧波精準量測。

        66205提供4種通訊介面， 包含GPIB、USB、RS-232與LAN(選購)，可以非常方便的應用于遠端控制，搭配SoftPanel軟體控制介面可建立完整之測試報表，以及電力品質法規之測試。此外，也可使用STORE功能記錄量測值，再將紀錄資料儲存于USB儲存裝置。 Limit功能可應用于生產測試，對電壓、電流、功率等多個量測參數進行上限與下限數值的GO/NG判斷，更可搭配I/O Port達成自動化生產，66205適用于研發、品保驗證、生產單位對于功率等相關參數量測需求。

量測參數

66205功率表能夠提供可靠以及準確的測量參數如下: Vrms, Vpeak+, Vpeak-, V_harmonic, V_THD, CFV (電壓波峰因數), Irms, Ipeak+,Ipeak-, I_harmonic, I_THD, Is (浪涌電流), CFI (電流波峰因數), W, VA, VAR, PF, Freq_V (電壓訊號頻率), Freq_I (電流訊號頻率), Wh, Ah,o (相位角度)。

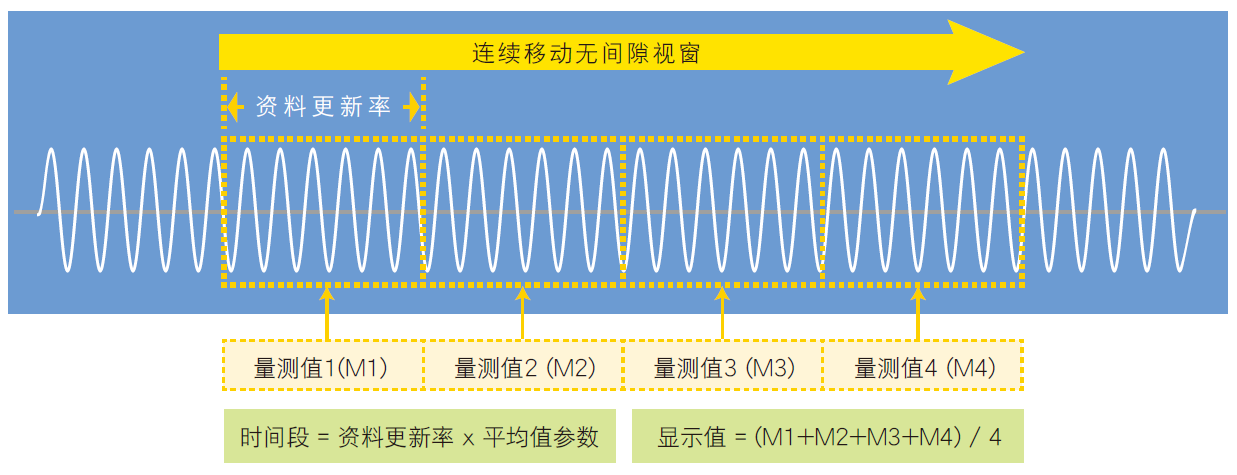

參數測量方式：在一時間段內將連續移動無間隙視窗所有量測到的值量平均。請注意，時間段(Time frame)的時間設置等同于Data Update Rate(資料更新率) x AVG(平均值參數)。

Line Filter 功能

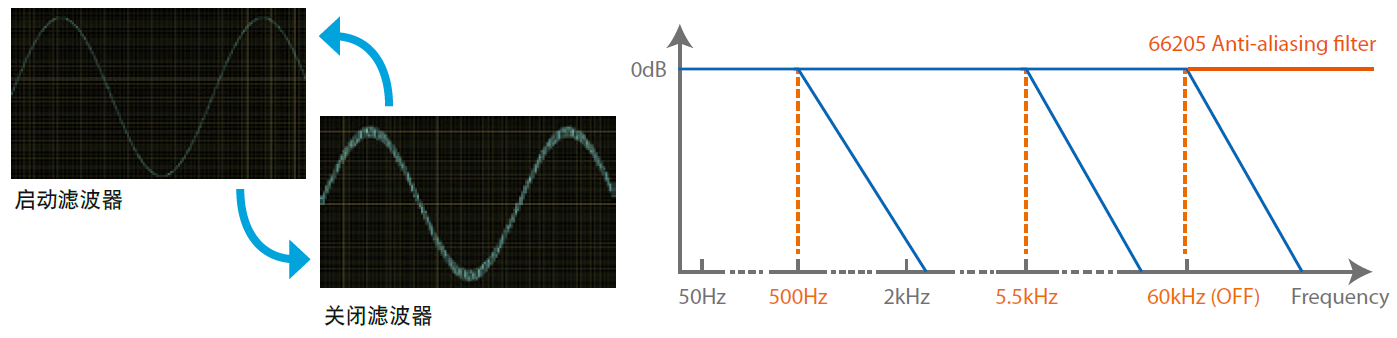

Line Filter是具有高衰減率（≥70dB）的數位低通濾波器。當Line Filter設定啟動時，測量值不會包含高頻分量，例如: 切換式電源的高頻噪音部分。 66205提供三組Line Filter，截止頻率為OFF，500 Hz和5.5 kHz。 5.5kHz的Line Filter規格符合IEC 61000-3-2國際標準之設備要求，建議諧波量測時將濾波器開啟。

諧波量測功能 (IEC模式)

諧波量測功能 (顯示部分)

66205的諧波量測顯示功能可在前面板顯示各階諧波的幅度和相位角度。以下為諧波顯示功能應用范例：

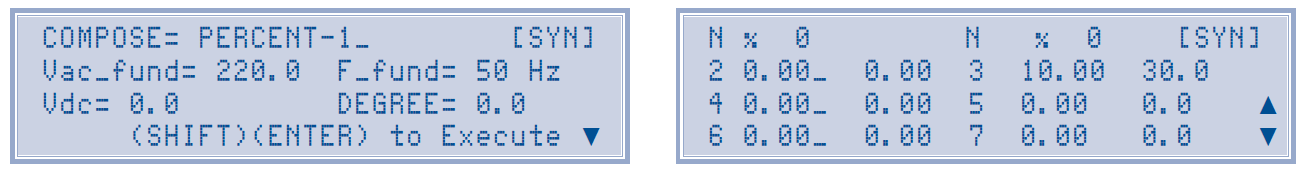

使用交流電源合成功能，生成以基頻50Hz振幅為220V，三次諧波振幅為22V，相位角度為30度的電壓波形。 66205能夠顯示基頻的振幅為220V，以及顯示三次諧波所對應的振幅電壓和相位角部分。

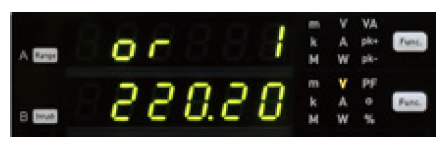

▲ 66205可顯示基頻的振幅為220V

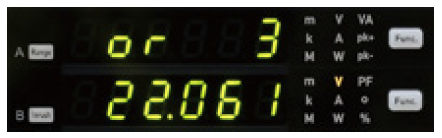

▲ 66205顯示3次諧波所對應的振幅電壓

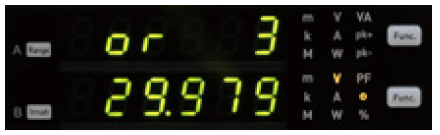

▲ 66205顯示3次諧波所對應的相位角

智慧檔位功能(應用于功率積分模式)

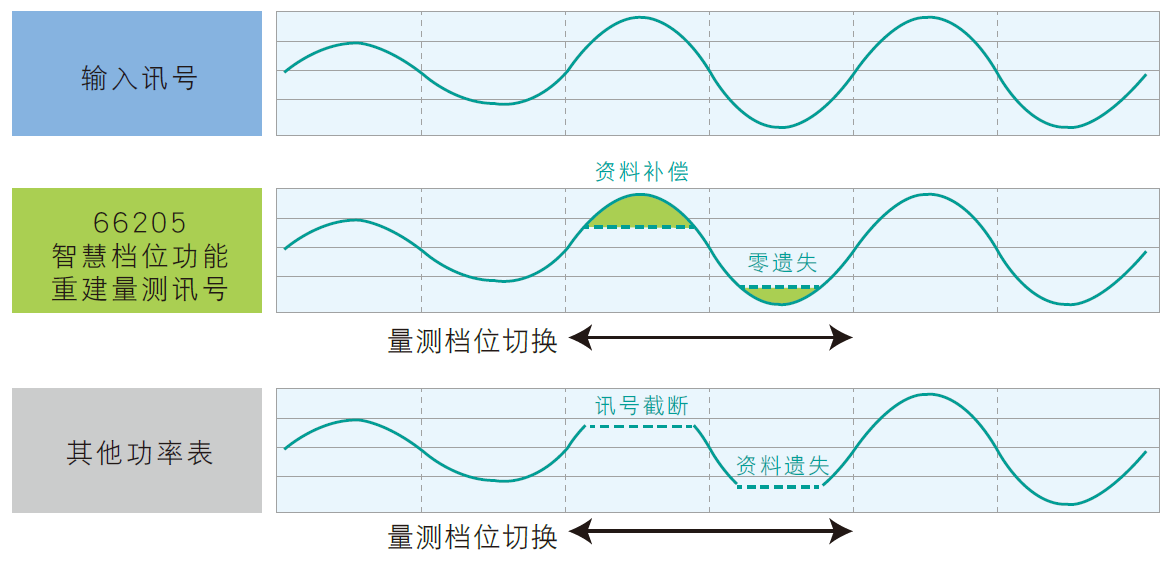

一般的功率表在電壓或電流變化需要換量測檔位時, 會有短暫資料遺失的現象。若是采積分模式量功率, 會產生誤差。 66205特殊設計的智慧檔位(Smart Range)功能允許功率積分模式(Power Integration)可以在自動檔位條件下進行功率量測，量測動態或不穩定的電壓與電流訊號，即便檔位隨著訊號變化而切換，也不會讓量測資料遺失，真正做到無間隙的波形采樣與量測。

 浪涌電流量測功能

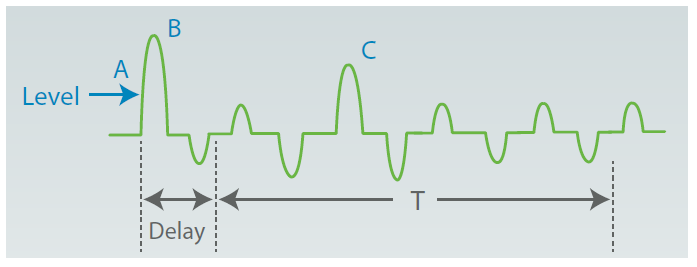

66205功率表提供量測浪涌電流(Is)的功能，使用者可以設定一個電流準位(A)來觸發開始量測電流，或使用后背板的TTL信號來進行觸發；另外可設定延遲參數( Delay)，用來延遲真正擷取電流波形的時間，可幫助忽略掉剛開始不需要的波峰B；時間參數T，為實際擷取波形的時間長度。透過以上設定機制，66205數位功率表可量測到C點的波峰電流，在實際應用上可以避開待測物輸入端X電容造成的效應，可偵測到有緩開機(Soft-start)的真正浪涌電流。

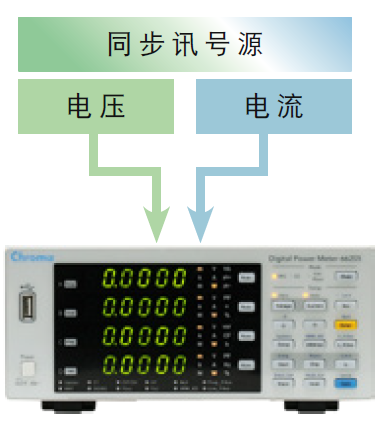

同步訊號源功能

選擇電壓訊號當作同步訊號：當電壓訊號的失真程度會小于電流，且更穩定于電流，因此選擇電壓當作同步訊號源。 選擇電流訊號當作同步訊號：當電流訊號的失真程度會小于電壓，雖然電流訊號上仍含有少量的高頻訊號，可搭配頻率濾波器更準確量測同步訊號源的頻率，因此選擇電流當作同步訊號源。

量測參數數據儲存功能

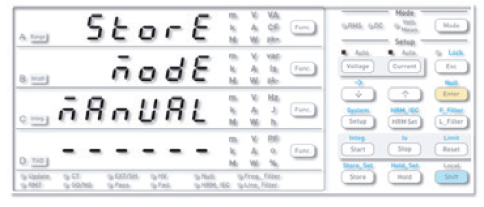

儲存功能會依照特定格式記錄測量數據，當量測數據資料儲存于內部過程完成后，使用者可透過USB host介面將量測數據以(CSV格式)傳輸?shù)経SB儲存裝置以利后續數據分析。

 高電壓(HV)量測功能

為因應PV inverter、PCS、ESS等產品對于1000V以上高電壓測試需求，66205可搭配選購配件以符合最高電壓1800V量測需求，頻率范圍(DC, 47~63Hz)。

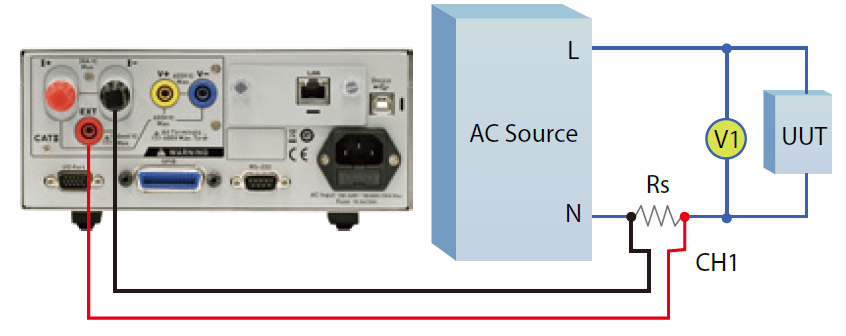

 外部分流器功能

若UUT的最大電流超出66205功率表的最大量測范圍時，可選擇外部分流器(external shunt)與功率表搭配量測。設定external shunt的電阻值，設定范圍可從0.0001m～99.999Ω，請注意external shunt可應用于AC及DC電流量測。

電流轉換器CT功能

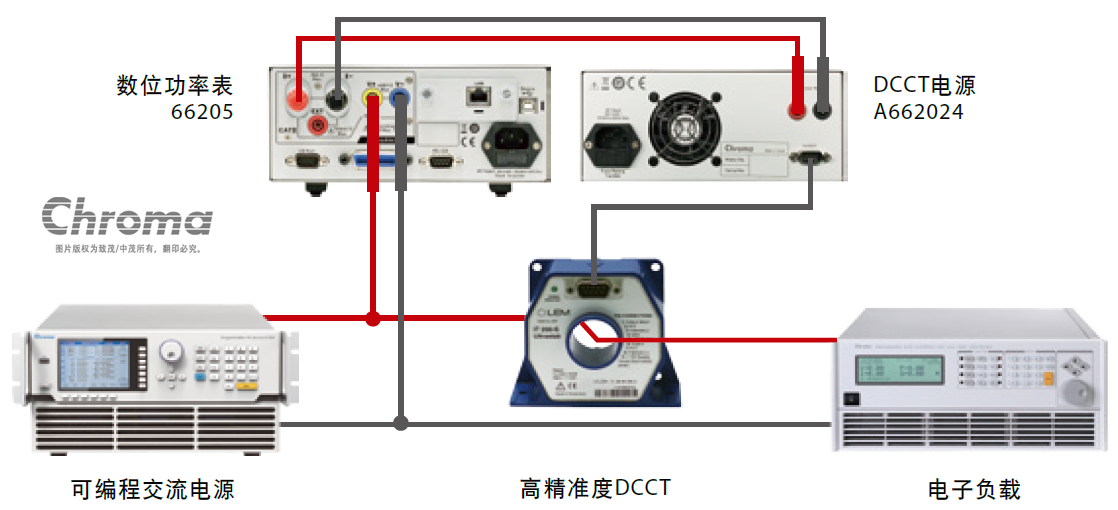

當量測電流大于66205的30A電流量測范圍時，可以使用CT功能為量測電流的替代方法。CT功能可以支持CT或DCCT產品。請注意CT僅可應用于交流電流量測，DCCT可支持交流和直流電流量測。

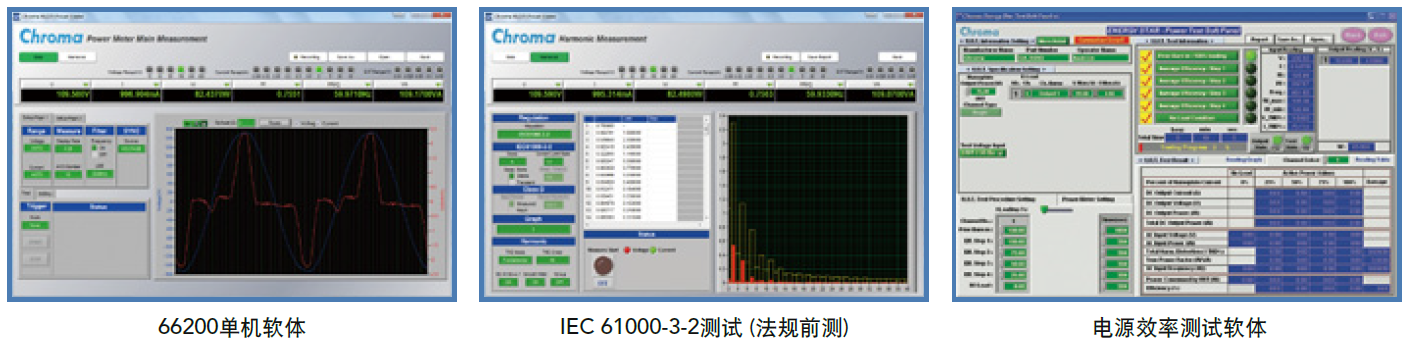

 66200系列電腦圖形化介面軟體

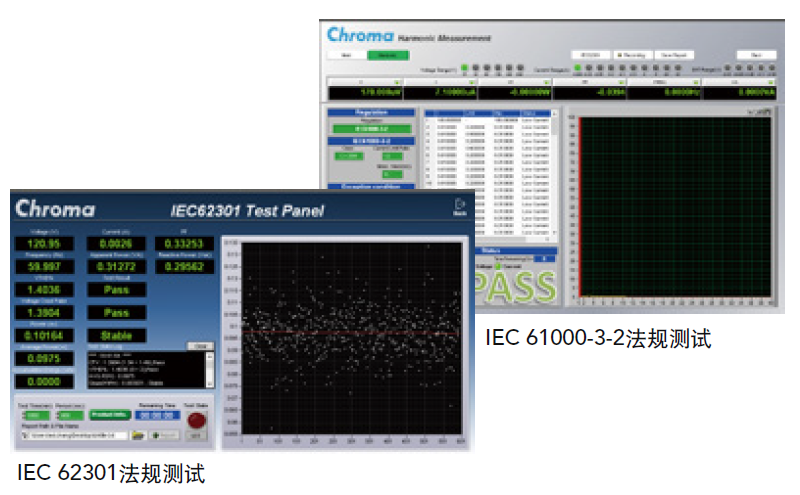

66200系列功率表提供單機軟體，讓使用者透過USB、GPIB或LAN介面在電腦上控制及讀取資料，還可觀察電壓電流波形、記錄隨時間變化的關系圖，及設定參數及時間，將長時間量測值儲存至檔案后供分析。此軟體也支援IEC 61000-3-2諧波電流限制測試之法規前測 (Pre-Compliance)，允許使用者確認UUT是否符合諧波電流限制值要求。另外電源效率測試軟件，整合66205功率表、電子負載及交流電源，可依照節能規范簡單設定后，即可自動按法規步驟進行測試，并產生報告，相當適用于研發或品保驗證。
