主要特點：

■高精準度±0.015% of F.S.

■高精確度±0.005% of F.S.

■多電流量程300A/150A/30A

■快速電流響應<1.5mS

■充放電零交越時間

■200%脈沖電流輸出功能

■信道并聯輸出，最高達4800A

■放電能源回收功能（75%）

■高速數據記錄（10mS）

■高速單點瞬時數據記錄（1mS）

■硬件二級電壓保護功能

■可整合多功能記錄器與恒溫/濕箱

■符合IEC與GB/T測試標準

產品簡介：

　　17010H采用能源回收電路構架，不同于傳統開關式電源設備，具備高測量精準度/精確度、高速電流響應、充放電轉換零交越時間、多電流量程等特點，能夠幫助電池芯實驗提高電容測量試精準度、性能參數辨證以及更擬真的動態電流與功率測試；此外，17010H具備200%脈沖電流輸出功能，單通道連續電流為300A，可提供600A的30S脈沖測試電流，有利于功率能力與直流內阻測試此類需要短時間且高倍率測試電流之實驗，可節省設備購置成本。

　　考察電池芯產品與實驗的多樣性，17010H提供信道并聯功能，彈性并聯最大可達連續電流2400A及脈沖電流4800A，大幅提高設備應用性。

　　安全性方面，在每個信道額外配備二級電壓保護機制，獨立測量回路防止單一元件失效時電池過電壓，強化實驗安全性。此外，也提升了產品維護的設計，將電路單元模塊化，能個別快速組裝與拆卸，易于維護保養與信道備援。

功能特色

符合測試標準的精準輸出能力

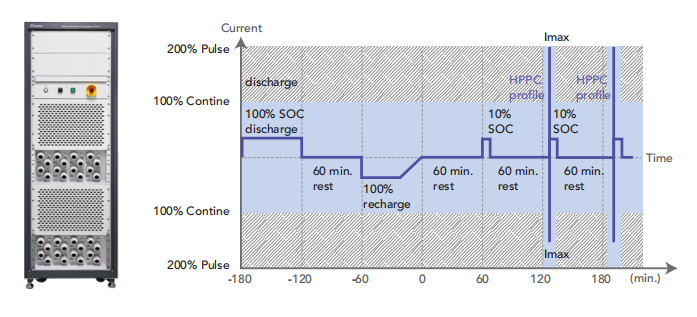

車用電池基于國際測試標準進行功率能力測試與行駛模擬來評價電池特性，高倍率電流或功率的測試參數是基于電池操作條件（如BEV、PHEV與HEV）而制定，其輸出時間皆在30S以內，為其購置滿功率設備成為無形的冗余支出，Chroma 17010H不僅提供200%的脈沖電流與功率輸出能力，更能有效降低設備成本與設備空間。

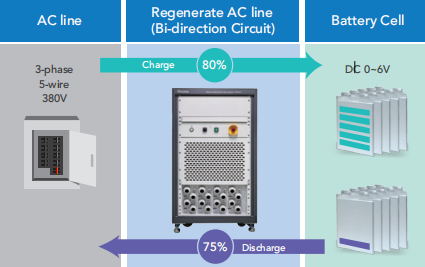

Chroma 17010H將電池芯放電時的電能回饋到交流電網取代負載消耗能量的方式，可降低大量廢熱產生，實現低碳排的綠能制造，降低配電需求、節省運轉電力與空調成本。
放電能量回收到區域電網，回收效率達75%
設備回饋電網電流總諧波失真<5%

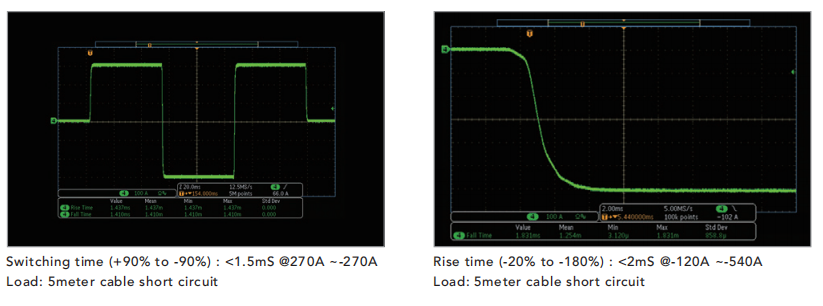

高速電流響應<1.5mS / 200%脈沖電流響應<2mS快速電流響應能提供更接近理想的實驗條件，在快速變化的動態測試中降低容量累計誤差，獲得低失真的數據。

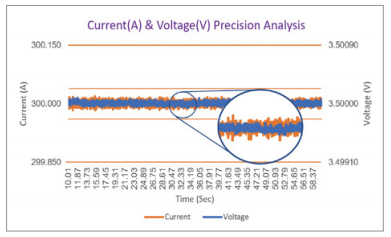

不同信道數據的比對性關鍵在精準度：電池產品經常需要多信道實驗來進行比對分析，精準度保障不同信道間的數據基準偏差量，精準度越高則越容易辨識特征差異。

高精確度保障測量的再現性，降低測量造成的數據跳動，對于實驗數據的判讀有很大幫助

可進行電池芯零電位濫用測試
適用于EDLC測試

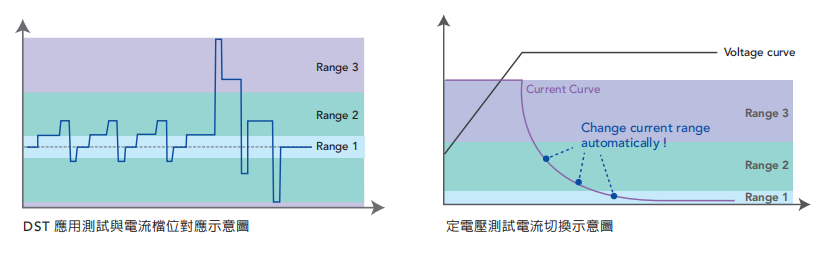

定電流模式下自動選擇適合電流檔位
提供多重電流輸出及測量檔位，適合應用于同時涵蓋大電流及小電流的測試計劃。
定電壓模式下自動切換適合電流檔位
支持在定電壓測試模式下自動切換電流檔位，且過程中亦不出現任何輸出中斷，提高電流分辨率使截止判斷的一致性更高。

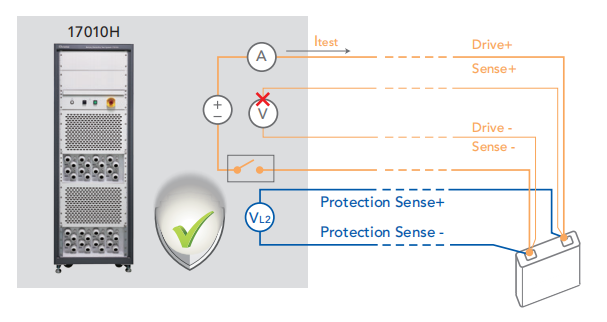

第二道硬件防護降低電壓測量失效之風險
大型電池芯在事故時引發的災害難以預期，為強化實驗安全性，在每個信道獨立設置了輔助的電壓保護測量回路，獨立記憶保護參數并自主運作，異常時立即強制關閉輸出回路來保障實驗安全。

Battery Lab Expert（Battery LEx）是專為電池芯測試所開發的多功能軟件平臺，綜合以下三大特色及多項應用功能。

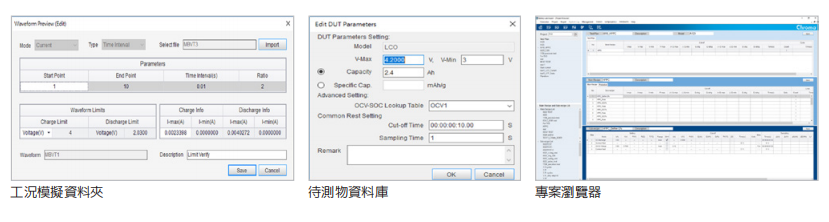

項目瀏覽器

測試物數據庫：將待測物規格建檔，配方編輯時可快速對應參數條件，也便于共享配方測試工況模擬活頁夾：以xlsx格式匯入數據點，可設定時間間隔（等間隔/自定義間隔）、輸出倍率、數據范圍

瀏覽過程即時參數修改與儲存
支持測試計劃關鍵字篩選搜尋
提供xlsx格式轉出測試計劃

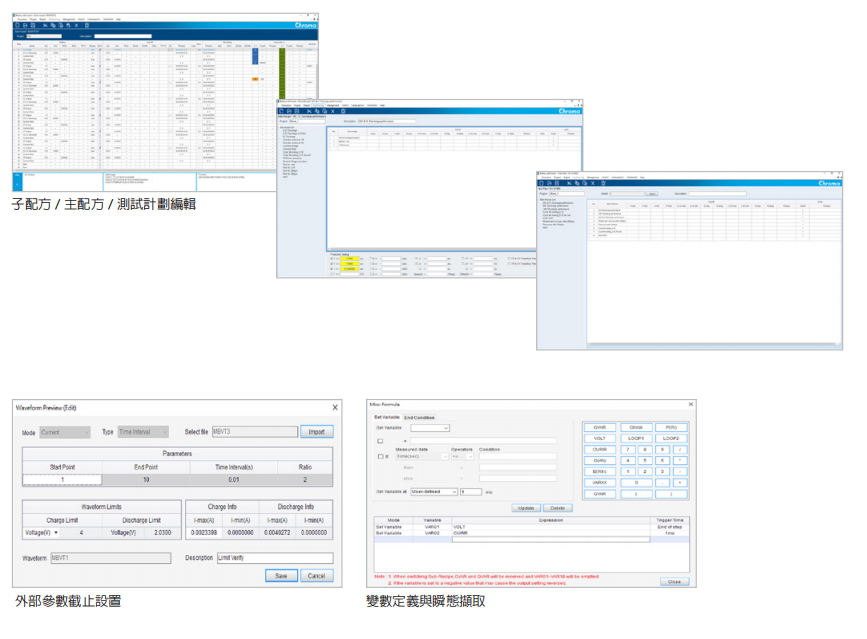

配方編輯器

階層式編輯構架（測試計劃→主配→子配方），可將現有配方透過替換測試物規格直接共享測試、或是透過彈性組合既有子配方來快速建立完整計劃，以及創建新配方來滿足各類型充放電測試應用。

截止條件：工步截止→電流/電壓/功率/能量/容量/時間
配方截止→電流/電壓/功率/累積能量/累積容量/時間
外部參數作為截止條件：單一工步最多4組截止設定

特殊設定表示法：C-rate / OCV-SOC / Q% /±V /變數

配方保護功能：電壓/電流/溫箱溫度/能量/容量/電流變化量/電壓變化量/定電流轉定電壓轉態時間/定功率轉定電壓轉態時間/二級電壓保護

配方執行器

依不同測試計劃提供群組式執行管理，群組內所有信道將會同時啟動測試及顯示即時測況，搭配溫箱整合時各信道將自動進行等待機制，直到所有信道達一致條件后才啟動溫控；當溫箱內存在多個群組時，也可透過設定同動模式來實現群組間等待。

單通道與全群組測試即時狀態數據顯示

支持動態并聯設定

多群組啟動測試

即時圖表顯示器

測試執行中可顯示即時充放電曲線，透過鼠標拖曳可點放大縮小數據與顯示數據值，并可彈性提取任一信道及軸線項目。

依據使用者設定取樣時間即時繪制，單一畫面最多達36,000點數據量

提供即時顯示畫面最多4組，支持每組畫面最多2信道的測試比較

支持時間凍結功能來進行測試曲線儲存

提供雙Y軸數據顯示

測試報表

自動導出：子配方測試完成后依據定義的文件名自動匯至使用者指定路徑下

導出模式：子配方自動導出，測試計劃手動導出

數據有效位數調整，最多至小數點9位

報表類型：信道報表、工步報表

自由調整報表項目與字段順序

溫箱與測試系統的DI/DO信號控制

三種溫箱控制模式：溫箱控制工步、即時遠端控制、維護模式

延遲時間功能：達設定溫度后的靜置時間設定，確保內部待測物溫度與溫箱溫度更接近一致

二度調溫設定：搭配溫度記錄器可在溫箱達到設定溫度后，依據待測物實際溫度進行差異調整，準確地讓溫箱與待測物溫度達一致

測試結束后溫箱動作：結束控溫、調整為指定溫度、維持溫度

雙重溫箱保護控制：過溫保護、溫控逾時保護

提供三色燈信號控制、繼電器信號控制

管理

開源軟件帳戶管理，可設定多組登入帳號密碼及其對應編輯權限

設定e-mail來提供異常告警信息

測試計劃匯入/導出/移轉
