主要特點：

* 功率: 200W

* 電壓操作范圍 : 0 ~ 80V

* 與6310具備高度兼容性

* 同一機框可達4通道，適合多輸出切換式電源供應器測試

* 高達1200W的負載模塊可滿足大電流、大功率應用需求

* 可同步執行多組電子負載模塊的應用

* 定電流、定電阻、定電壓及定功率操作模式

* 動態負載操作頻率可達20kHz

* 高速負載電流變化率，負載上升/下降變化率為0.32mA/μs ~ 10A/μs

* 低輸入阻抗，低電壓時亦具有大電流拉載能力

* 可仿真電源負載瞬時反應并實時量測輸出

* 使用者可透過前面板編輯100組測試參數及狀態儲存

* 可根據測試參數之設定規格高/低限制，自動判定測試結果是否有超出設定規格

* 數字I/O控制

* 多段式16-bit高精密電壓、電流量測線路

* 過電流(OCP)測試功能

* 遙控測試功能

* 短路測試

* 開機自我檢測功能

* 保護功能：過電壓、過電流、過功率、過溫度與正負極反向保護

* RS-232、USB(選購)、GPIB(選購)控制接口

規格型號：

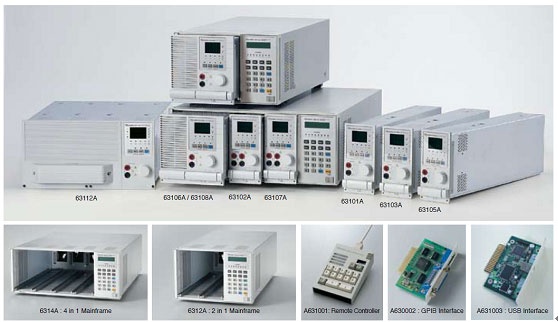

型號              描述

6312A           雙負載模塊機框
6314A           四個負載模塊機框
63101A         電子負載模塊 80V/40A/200W
63102A         電子負載模塊 80V/20A/100W x 2
63103A         電子負載模塊 80V/60A/300W
63105A         電子負載模塊 500V/10A/300W
63106A         電子負載模塊 80V/120A/600W
63107A         電子負載模塊 80V/5A & 40A/30W & 250W
63108A         電子負載模塊 500V/20A/600W
63112A         電子負載模塊 80V/240A/1200W
63123A         電子負載模塊 120V/70A/350W
A631000       6314A與6312A用GPIB控制適配卡
A631001       遠程遙控器
A631003       6314A與6312A用USB控制適配卡
A631005       軟件
A631006       Rack Mounting Kit for Model 6312A Mainframe
A631007       Rack Mounting Kit for Model 6314A Mainframe
A800042       測試治具盒
63110A        LED仿真負載 500V/2A/100W x 2
63113A        LED仿真負載 300V/20A/300W
63115A        LED仿真負載 600V/20A/300W (Call for availability)

產品簡介：

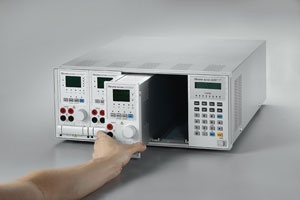

Chroma 63101A可程控直流電子負載主要應用于多路或單路輸出的AC/DC電源、多路或單路的DC/DC輸出變換器、充電器及電源類電子組件性能測試，對工程師在設計研發、生產線測試及品保的產品檢測作業上提供快速有效的測試方案。Chroma 63101A采模塊化設計，使用者可將選購之不同負載功率的模塊放進系統主機框，透過前控制板的鍵盤、RS-232、USB與GPIB標準接口來控制。

      Chroma 63101A電子負載功率是200W；電流可從0.5mA到 40A；電壓量測可從0.5mV到80V。每個模塊采隔離與地浮接方式，避免造成短路回路，每一負載模塊均具有兩段式電流和電壓量測文件，主 /從接口的設計可同步執行多組電子負載模塊拉載的應用，此負載可在定電流、定電壓、定功率與定電阻工作模式下操作。

      Chroma 63101A可仿真各種動態負載狀態，使用者透過編輯負載電壓、負載電流、負載的上升/下降率、電流準位、持續時間等參數來編輯負載波形，測試參數及狀態的儲存功能多達100組，系統可根據自動測試需求，從儀器內的儲存單元EEPROM中呼叫出來使用。

      Chroma 63101A中每一負載模塊皆采多段式16-bit高精密電壓電流量測線路，使用者可透過前控制板簡易操作的鍵盤測量及調整在線電壓或仿真短路測試。此外，63101A也專為自動化生產線設計可選購配件的遙控器。

      Chroma 63101A具有自我診斷系統設計，可自行維護儀器的日常使用，63101A還具有OPP、OCP、OVP、OTP及正負極反向保護功能，可大幅提高產品可靠性，是工程測試及自動測試系統整合得以信賴的產品。

6310A系列機種
