Chroma 6314A四通道電子負載模塊的主要特點：

• 獨特的LED模式，可供LED driver測試

• 可編程的LED操作點阻抗(Rd)

• 可編程的內部阻抗(Rr)，可應用于模擬LED的漣波電流

• 快速響應，可供PWM調光測試

• 一機框zui多可達8個通道

• 二段式16位高精密電壓/電流量測線路

• 保護功能：過電壓、過電流、過功率、過溫度保護

Chroma 6314A致茂電子負載致茂6310A series電子負載中的63110A*新創了一個新的操作模式—LED模式，來模擬LED。使用者僅需透過設定LED driver的輸出電壓、電流，即可模擬LED的拉載特性。還可設定LED的操作點阻抗及高頻阻抗，讓拉載電流及高頻連波與更趨近于真實LED。對于PWM調光(Dimming)測試，63110A的新設計中，亦增加了頻寬，讓使用者亦可透過電子負載完成動態調光測試。

規格型號：

型號       描述

6312A       雙負載模塊機框

6314A       四個負載模塊機框

63101A     電子負載模塊 80V/40A/200W

63102A     電子負載模塊 80V/20A/100W x 2

63103A     電子負載模塊 80V/60A/300W

63105A     電子負載模塊 500V/10A/300W

63106A     電子負載模塊 80V/120A/600W

63107A     電子負載模塊 80V/5A & 40A/30W & 250W

63108A     電子負載模塊 500V/20A/600W

63112A     電子負載模塊 80V/240A/1200W

63123A     電子負載模塊 120V/70A/350W

A631000   6314A與6312A用GPIB控制適配卡

A631001   遠程遙控器

A631003   6314A與6312A用USB控制適配卡

A631005    軟件

A631006   Rack Mounting Kit for Model 6312A Mainframe

A631007   Rack Mounting Kit for Model 6314A Mainframe

A800042   測試治具盒

63110A LED   仿真負載 500V/2A/100W x 2

63113A LED   仿真負載 300V/20A/300W

63115A LED   仿真負載 600V/20A/300W (Call for availability)

產品簡介：

Chroma 6314A可模擬各種動態負載狀態，使用者透過編輯負載電壓、負載電流、負載的上升/下降率、電流準位、持續時間等參數來編輯負載波形，測試參數及狀態的儲存功能多達100組，系統可根據自動測試需求，從儀器內的儲存單元EEPROM中呼叫出來使用。

可根據測試參數設定規格高/低限制：80V/20A/100W x 2

電壓操作范圍 : 0 ~ 600V

與6310具備高度兼容性

同一機框可達8通道,適合多輸出開關式電源供應器測試

高達1200W的負載模塊可滿足大電流、大功率應用需求

可同步執行多組電子負載模塊的應用

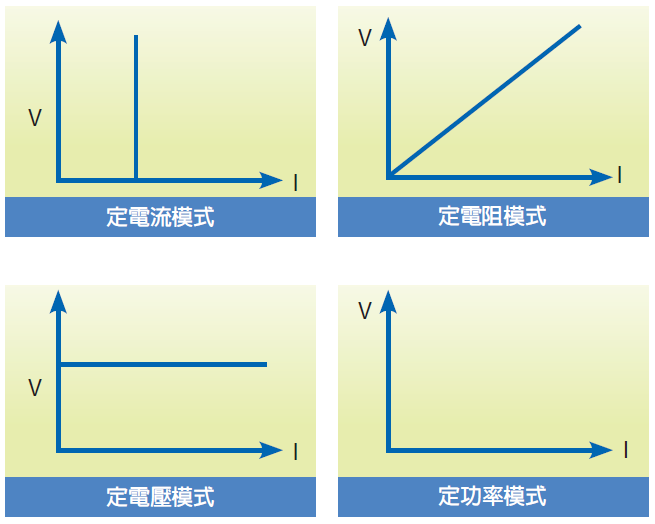

定電流、定電阻、定電壓及定功率操作模式

動態負載操作頻率可達20kHz

高速負載電流變化率,負載上升/下降變化率 0.32mA/μs ~ 10A/μs

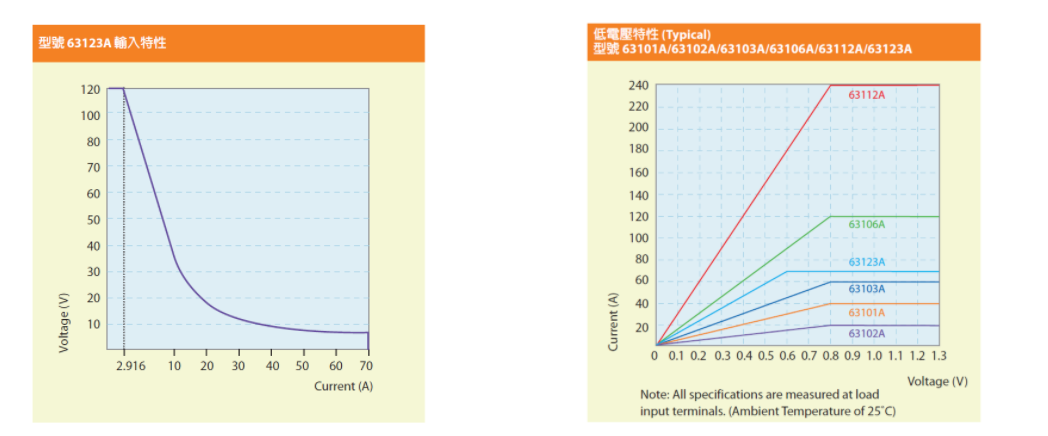

低輸入阻抗,低電壓時亦具有大電流帶載能力

可仿真電源負載瞬時反應并實時量測輸出
