Chroma 6312A致茂雙負載機框的產品特點：

獨特的LED模式可供LED power driver測試可編程的LED操作點阻抗(Rd)

可編程的內部阻抗(Rr)，可應用於模擬LED的連波電流快速回應可供PWM調光測試
—機框多可達8個通道
二段式16位元高精密電壓/電流量測線路
保護功能∶過電流﹑過功率﹑過溫度保護與過電壓告警


LED Driver為電流源，因此有一可輸出的電壓范圍及一固定的輸出電流，在LED Driver的測試上一般常使用的方式有下列幾種∶
使用真實電阻當負載。
使用傳統電子負載操作預定電阻(CR)模式或定電壓(CV)模式。
使用真霣LED串聯當負載。
但是這些測試方式都有其缺點﹔無法適合LED Driver的測試需求。

規格型號：

型號          描述
63110A   /63113A/63115A LED模擬負載
63110A  LED模擬負載500V/2A/100W x2 channels
63113A  LED模擬負載300V/20A/300w
63115A  LED模擬負載600V/20A/300w

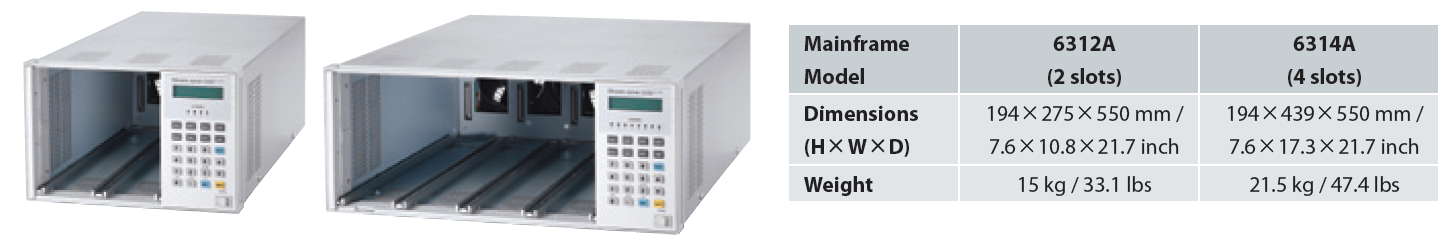

6312A  變負載模組外框
6314A  四倜負載模組外框
A631000  6314A與6312A用GPIB控制介面卡
A631003  6314A與6312A用USB控制介面卡

產品簡介：

      致茂6310A series電子負載中的63110A*新創了一個新的操作模式—LED模式，來模擬LED,使用者僅需透過設定LED driver的輸出電壓、電流，即可模擬LED的拉載特性，還可設定LED的操作點阻抗及高頻阻抗，讓拉載電流及高頻連波與更趨近于真實LED，對于PWM調光(Dimming)測試，63110A的設計中，亦增加了頻寬，讓使用者亦可透過電子負載完成動態調光測試。

圖2是以LED為負載所拉載的電流波形(藍色)；

圖3為63110ALED 模式的拉載電流波形(藍色) ；

由圖2與圖3可觀察到兩者于LED driver于開機時的拉載電壓電流波形非常相似。圖4為測LED為負載在調光(Dimming)時的電流波形。圖5為63110A為負載在調光(Dimming)時的電流波形。

LED driver的輸出漣波電流可以透過調整63110A內部電阻 (Rr) 來模擬。

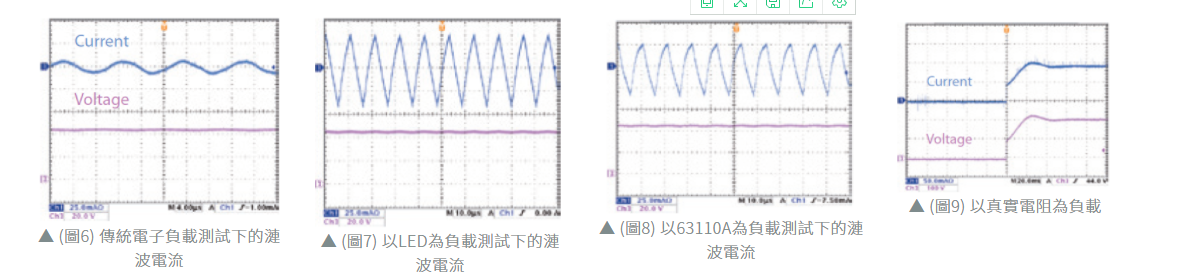

傳統電子負載無法模擬LED driver的輸出漣波電流，

如圖6所示。圖7為L(zhǎng)ED當負載時的漣波電流。

圖8為63110A當負載時的漣波電流。

圖9是以真實電阻為負載的拉載電流波形(藍色)

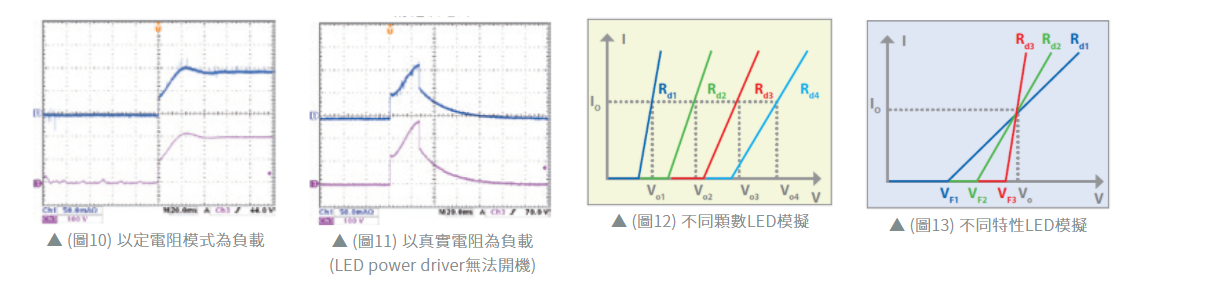

圖10為定電阻模式模擬真實電阻的拉載電流波形(藍色)

圖9與圖10的電流與LED為負載的電流波形有相當大差異，且電流及電壓都有過沖的情況發生，易導致LED driver在開機時發生過電壓或過電流保護。

如圖11所示。因此不管是真實電阻或是電子負載的定電阻模式，都比較無法模擬真實的情況。
