主要特點：

• 額定功率：2kW

• 電壓范圍：0 - 20V

• 電流范圍：1,000A^* / 2,000A

• 低電壓操作特性 0.25V@2,000A

• 定電流、定電阻、定電壓、定功率操作模式

• 255組可編成時序

• 用戶自訂波形(UDW)

• 外部訊號控制電流模擬

• 低感量端子設計

• 低感量負載線(選配，專利審查中)

• 標配USB介面

• 選配GPIB、Ethernet、CAN BUS介面

•


規格型號：

型號                  描述

63202A-20-1000: 超低壓直流電子負載 20V / 1,000A / 2kW

63202A-20-2000: 超低壓直流電子負載 20V / 2,000A / 2kW

62012P-40-120: 可程控直流電源供應器 40V / 120A / 1,200W

62012P-80-60: 可程控直流電源供應器 80V / 60A / 1,200W

62024P-40-120: 可程控直流電源供應器 40V / 120A / 2,400W

62024P-80-60: 可程控直流電源供應器 80V / 60A / 2,400W

A632000 : 63200A系列電腦圖形化軟件操作介面

A636000: GPIB介面

A636010: Ethernet介面

A600009: GPIB線(200cm)

A600010: GPIB線(60cm)

B632008: 低感量線材(500A/1m)

B63202009: 低感量線材(100A/0.6m)

B63202010: 低感量線材(100A/1m)

產品簡介：

        超低壓直流電子負載63202A-20共有兩個機型63202A-20-1000及63202A-20-2000，適用于電壓轉換模塊、負載點轉換器和嵌入式DC-DC轉換器的設計、測試及驗證。這些電壓轉換模塊是為中央處理器 (CPU) 和圖形處理 (GPU) 提供適當供電的關鍵設備。

全新一代低壓大電流直流負載63202A-20導入了低感量端子設計，可以降低機器內部的感量及阻抗，并提升響應速度。特別適合應用于1.0V以下的低壓電源供應器產品。此外，輸出銅排增加了多孔鎖附點，進一步提升了使用的便利性。

        63202A-20具有卓越的低電壓特性，能在0.25V低電壓下拉載其額定電流。這使其非常適合測試DC-DC轉換器及其他需要低電壓大電流的產品。

此款電子負載提供多種基本操作模式，包括定電壓、定電流、定電阻和定功率模式。除此之外，該系列還支持用戶自訂波形 (UDW) 和外部訊號控制功能，能夠模擬出真實的電流波形，滿足各種復雜測試需求。

         透過前面板顯示器及旋鈕，即可在63202A-20做簡易的操作設定，亦可透過USB、Ethernet、GPIB和CAN等通訊介面進行遠端控制。

63202A-20導入3種風扇控制模式，用戶根據應用環境可自行選擇需要降噪或是快速散熱的目的，其中安靜模式僅有55dB，適合用于研發實驗室環境。并具備過電流、過功率、過溫度的保護功能及過電壓告警機制，是產品研發、測試應用上值得信賴的電子負載。

應用領域

63202A-20專門為中央處理器(CPU) 的VCORE電源和圖形處理器(GPU) 的電源測試設計，能模擬其電源的負載特性，并針對電壓轉換模塊(Voltage RegulatorModule, VRM)、(Voltage Regulator Down, VRD)、負載點(POL) 轉換器和嵌入式DC-DC轉換器進行可靠的測試。該設備導入低感量設計，有效降低內部感量及阻抗，并提高響應速度。

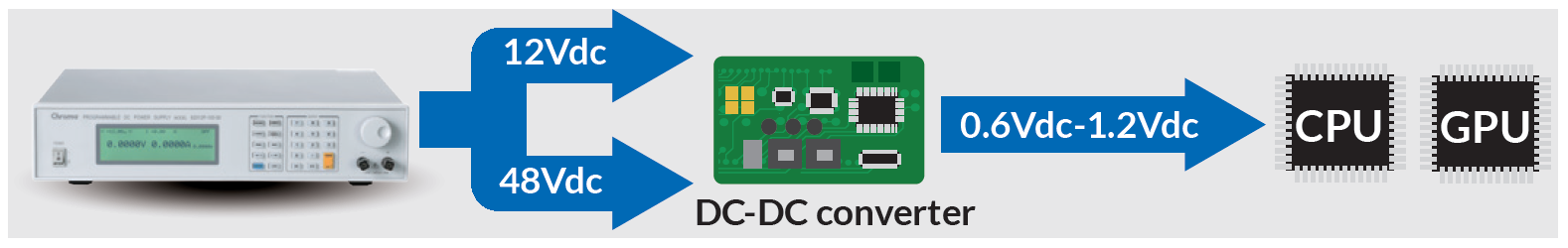

以CPU及GPU供電順序來看，多數是由12V或是48V經過DC-DC轉換器，降為0.6V至1.2V給CPU及GPU的電源使用，在DC-DC轉換器前端可以參考Chroma 62000P系列，具有40V/120A/1,200W及80V/60A/2,400W輸出能力適合選用，其DC-DC模塊輸出電壓范圍約在0.6V至1.2V，63202 -20具有20V、1,000A或2,000A、2,000W帶載能力，特別適合低壓大電流等相關測試。

Sequencing

低感量前銅排端子

63202A-20負載端子設計，由以往63200A系列的后背板輸出，更改至前面板輸出，將正負端子緊貼在兩者之間增加塑膠飾板進行絕緣，以避免正負端短路；且左右兩邊正負銅排相通，增加兩者接觸面積，達到降低感量。不僅如此，負載端子增加了多孔鎖附點，進一步提升使用的便利性。

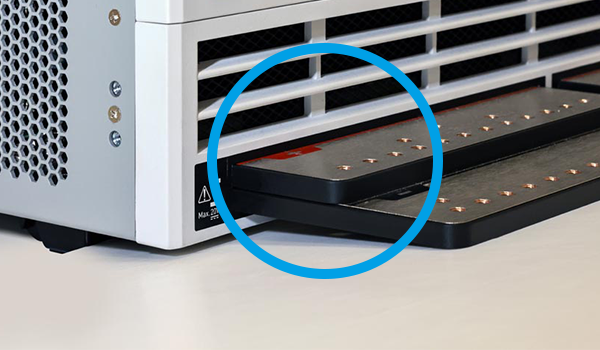

▲ 63202A-20負載端子

低電壓操作特性

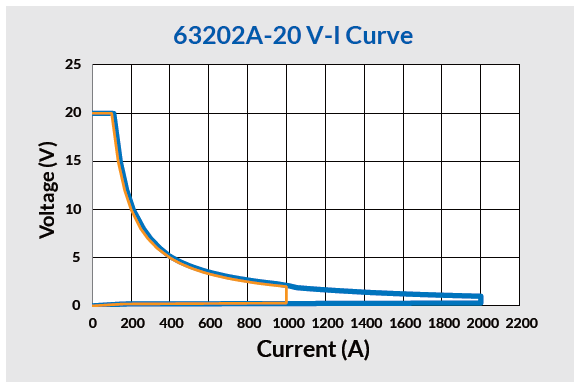

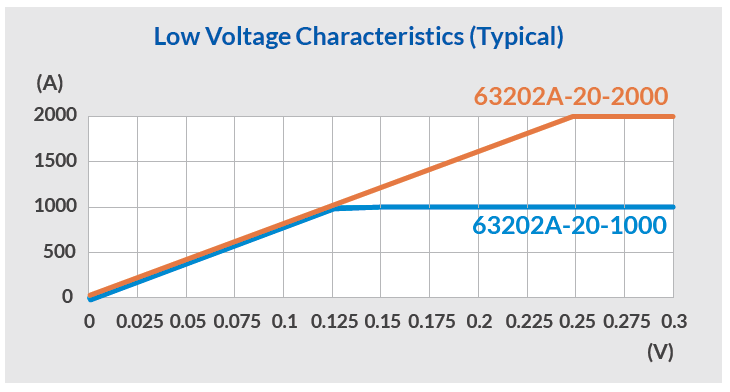

低壓大電流電子負載，具有卓越的低電壓特性，特別是63202A-20-2000型號，其負載端最小操作電壓可達0.25V，在此電壓下提供高達2,000A的最大額定電流。需特別注意若受線材壓降影響，導致負載端低于0.25V，則無法提供2,000A之電流。此外，即使在電壓低于0.25V至0V區間內，該設備仍能拉載電流，展現出穩定的性能，可參考低電壓操作特性V-I曲線圖^*。

注*：因內部功率元件的導通電阻規格范圍影響，當操作電壓低于最低工作電壓，每臺負載實際可拉載的電流值均有差異。

動態負載

電源暫態響應測試，為電源供應器基本測試要求，因?yàn)樵谪?fù)載瞬間變動造成輸出電壓過沖或下沖，都將使得后端系統產生不正常運作，或是損壞其他零件。所以63202A-20提供可編程動態電流負載(CCD)模式，其電流斜率可高達60A/μs，負載端最小操作電壓可達0.5V，電流爬升最小反應時間為20μs?？删幊痰脑O(shè)定參數，有電流高/低準位、T1/T2、爬升率/下降率與執行次數。還可設定一段時間的重覆次數，范圍為1-65,535次，而一次性拉載模擬適合應用于測試DC-DC轉換器的瞬間帶載能力。

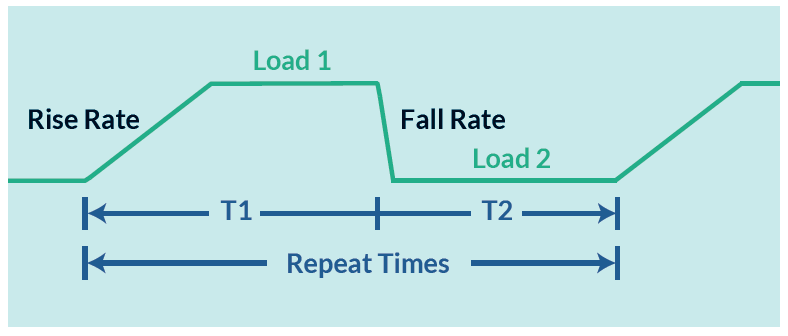

▲ 動態測試示意波形

低感量線材(選配)

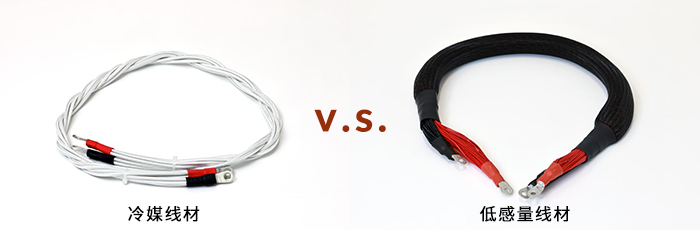

全新專利設計的低感量線材，在相同60公分長度下，相較于冷媒線(感量310nH / 阻抗8.4mΩ)，新款低感量線材(感量105nH / 阻抗2.5mΩ)，有效降低感量和阻抗，改善因感量引起的動態響應問題。同時這種設計也減少了因阻抗造成的壓降，確保在低壓應用中，電子負載能夠穩定運行。

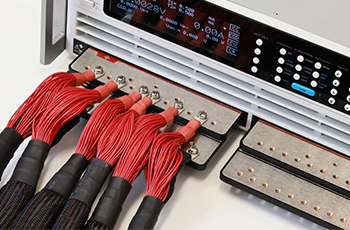

▲ 63202A-20搭配低感量線材示意圖

基本負載應用

63202A-20有定電壓、定電流、定電阻與定功率模式，這些操作模式可以用來滿足廣泛的測試需求。定電流在電壓源產品的測試中特別重要，可以用來確認被測物在不同負載情況下是否能維持穩定輸出電壓；定電阻模式經常被應用在電壓源緩開機測試，確認被測物在開機瞬間的電壓現象；定電壓模式可以調整其輸出電壓，以確保在設定的輸出電壓下電流的準確性；定功率模式是模擬電子設備拉載行為的理想選擇，能夠精確地進行其他功率消耗應用的分析。

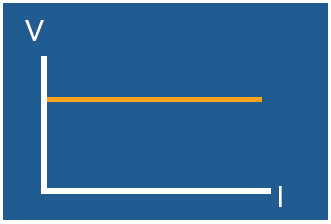

▲ CC Mode

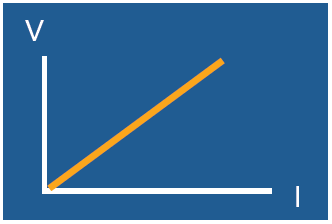

▲ CR Mode

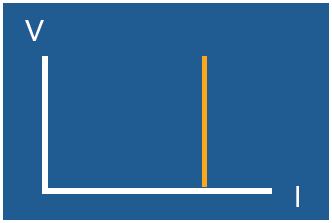

▲ CV Mode

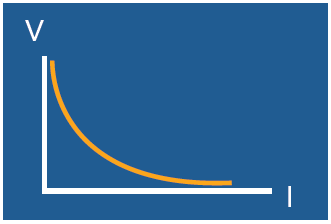

▲ CP Mode

用戶自訂波形功能

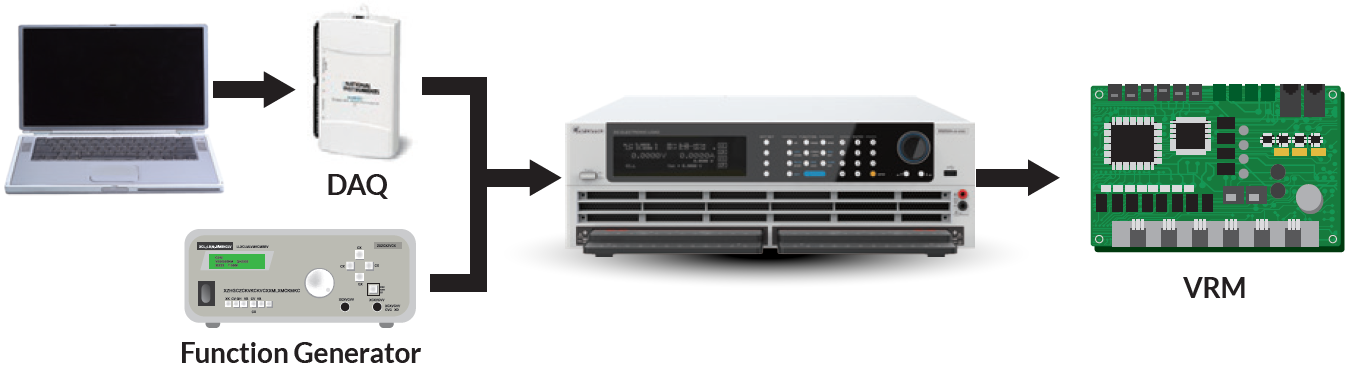

除了一般的定電流、定電壓、定電阻、定功率拉載模式以外，一般傳統的方式是透過電腦將預先儲存的波形透過DAQ卡或者透過任意波形產生器送給電子負載進行拉載，進而達到拉載任意波形的目的。

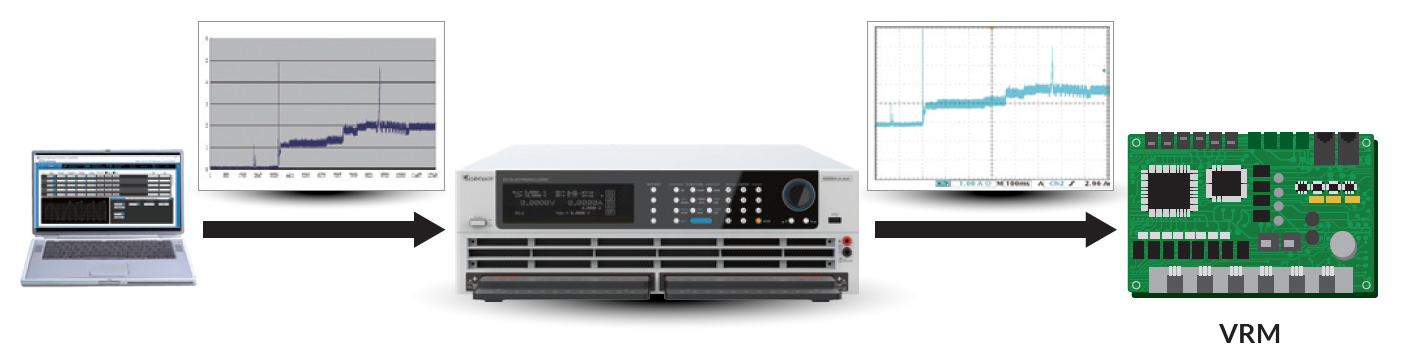

在63202A-20提供了用戶自訂波形^*，能模擬真實的拉載電流，可將經示波器擷取的實際電流波形資料或自行編輯的電流波形，透過圖形化操作軟件輕易的將波形儲存至63202A-20的內部記憶體，最高可達150萬個波形點數，更省下DAQ卡及波形產生器的費用。當被測物需要模擬較多且復雜波形時，選擇用戶自訂波形功能，僅需透過63200A的圖形化操作軟件設定，即可拉載用戶所需的任意波形。

*用戶自訂波形規格與動態電流負載(CCD)模式相同。
