產品詳情

產品詳情

主要特點：

最大功率：200W, 100W×2(雙通道), 30W&250W, 300W, 350W, 600W, 1200W
電壓操作范圍：0 ~ 600V
與6310具備高度兼容性
同一機框可達 8 通道，適合多輸出切換式電源供應器測試
高達1200W的負載模塊可滿足大電流、大功率應用需求
可同步執行多組電子負載模塊的應用
定電流、定電阻、定電壓及定功率操作模式
動態負載操作頻率可達20kHz
高速負載電流變化率，負載上升/下降變化率為0.32mA/μs ~ 10A/μs
低輸入阻抗，低電壓時亦具有大電流拉載能力
可仿真電源負載瞬時反應并實時量測輸出
使用者可透過前面板編輯100組測試參數及狀態儲存
可根據測試參數之設定規格高/低限制，自動判定測試結果是否有超出設定規格

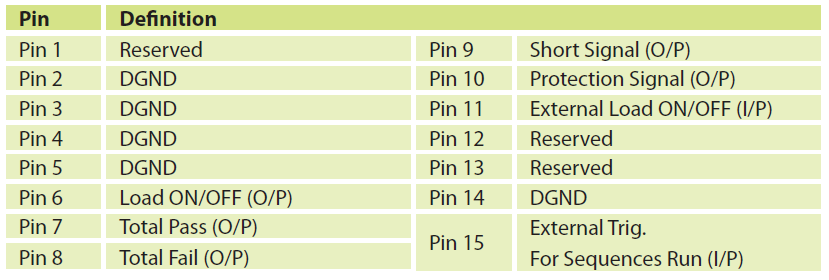

數字I/O控制
多段式16-bit高精密電壓、電流量測線路
過電流(OCP)測試功能
遙控測試功能
短路測試
開機自我檢測功能
保護功能：過功率、過電流、過溫度保護及過電壓、正負極反向告警
RS-232、USB(選購)、GPIB(選購)控制接口

規格型號：

型號描述

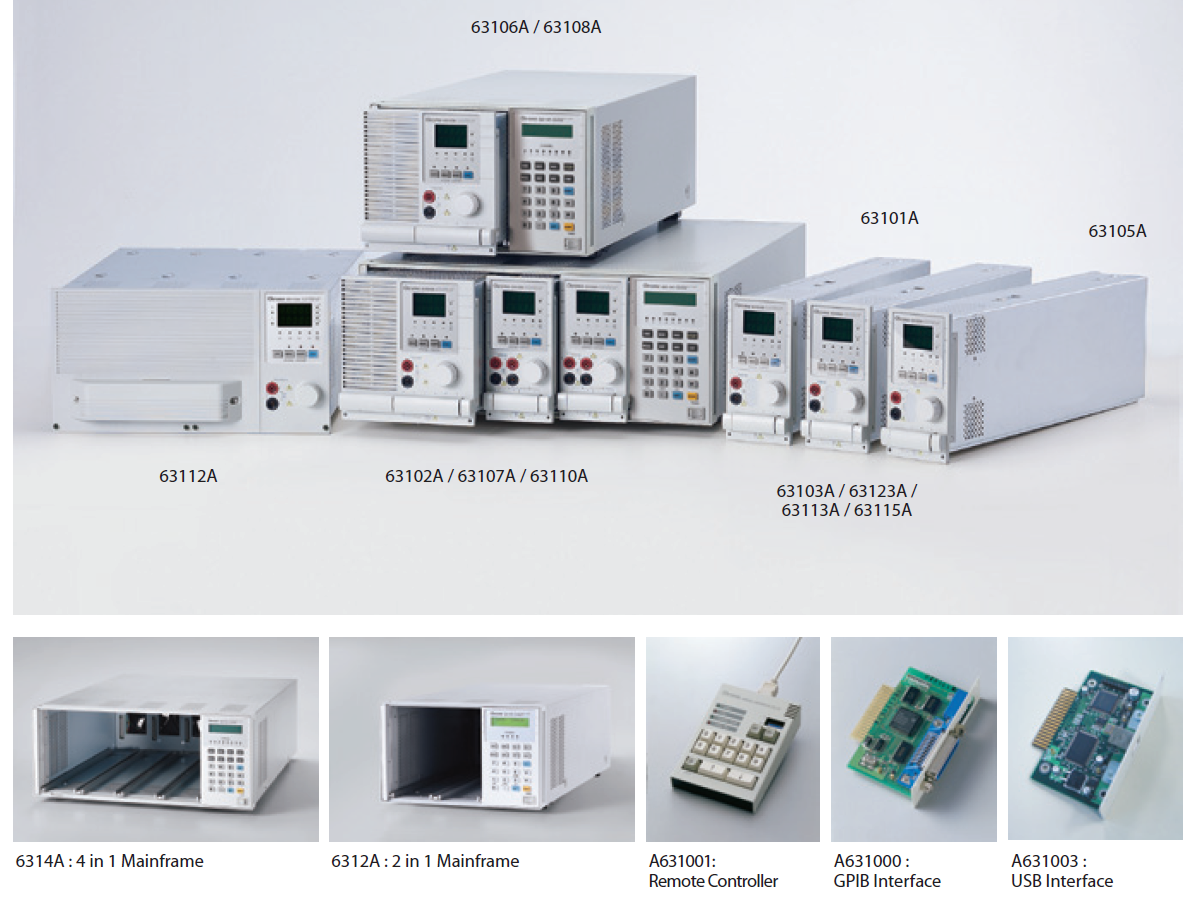

6310A Series 可編程直流電子負載

6312A 雙負載模塊機框

6314A 四個負載模塊機框

63101A 電子負載模塊 80V/40A/200W

63102A 電子負載模塊 80V/20A/100W x 2

63103A 電子負載模塊 80V/60A/300W

63105A 電子負載模塊 500V/10A/300W

63106A 電子負載模塊 80V/120A/600W

63107A 電子負載模塊 80V/5A & 40A/30W & 250W

63108A 電子負載模塊 500V/20A/600W

63112A 電子負載模塊 80V/240A/1200W

63123A 電子負載模塊 120V/70A/350W

A631000 6314A與6312A用GPIB控制適配卡

A631001 遠程遙控器

A631003 6314A與6312A用USB控制適配卡

A631005 6310A/6330A系列用電腦圖形化操作介面 Softpanel

A631006 Rack Mounting Kit for Model 6312A Mainframe

A631007 Rack Mounting Kit for Model 6314A Mainframe

A800042 測試治具盒

產品簡介：

Chroma 6310A系列可編程直流電子負載主要應用于多路或單路輸出的AC/DC電源、多路或單路的 DC/DC輸出變換器、充電器及電源類電子組件性能測試，對工程師在設計研發、生產線測試及品保的產品檢測作業上提供快速有效的測試方案。6310A系列采模塊化設計，用戶可將選購之不同負載功率的模塊放進系統主機框，透過前控制板的鍵盤、RS232、USB與GPIB標準接口來控制。

6310A系列電子負載目前提供12款負載模組，功率從20W到1200W不等；電流最大達240A；電壓量測可從0.5mV到600V。每個模組采隔離與地浮接方式，避免造成短路回路，每一負載模組均具有兩段式電流和電壓量測檔，主/從介面的設計可同步執行多組電子負載模組拉載的應用，此負載可在定電流、定電壓、定功率與定電阻工作模式下操作。

6310A系列可仿真各種動態負載狀態，用戶透過編輯負載電壓、負載電流、負載的上升/下降率、電流準位、持續時間等參數來編輯負載波形，測試參數及狀態的儲存功能多達100組，系統可根據自動測試需求，隨時從儀器內的儲存單元EEPROM中呼叫出來使用。

6310A系列中每一負載模塊皆采多段式16-bit高精密電壓電流量測線路，使用者可透過前控制板簡易操作的鍵盤測量及調整在線電壓或仿真短路測試。此外，6310A系列也專為自動化生產線設計可選購配件的遙控器。

6310A系列具有自我診斷系統設計，可自行維護儀器的日常使用，6310A系列還具有過功率、過電流、過溫度保護及過電壓、正負極反向告警功能，可大幅提高產品可靠性，是工程測試及自動測試系統整合得以信賴的產品。

負載仿真應用

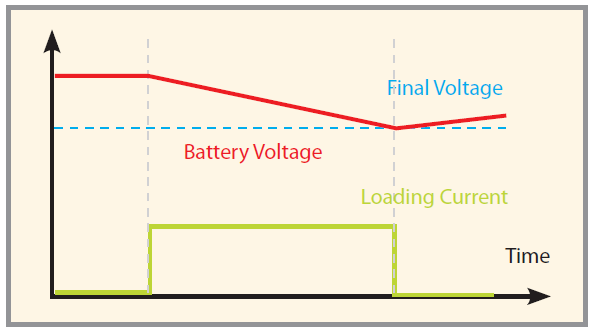

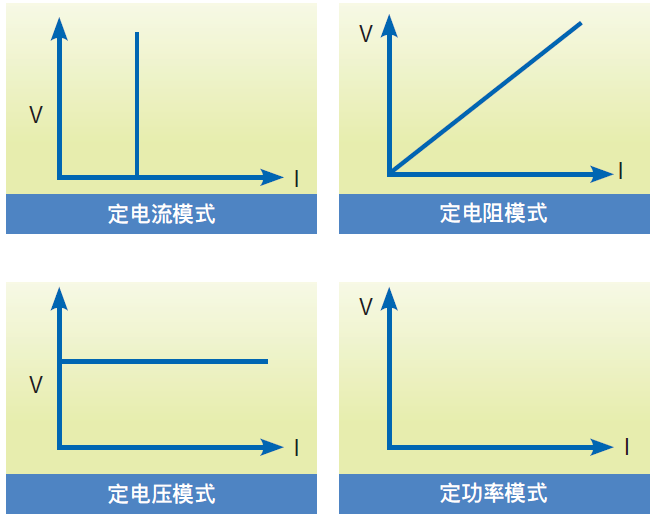

6310A的負載模塊可以在定電流、定電壓、定功率及定電阻的工作模式下操作，因此可以滿足各種不同研發及生產測試應用，例如：將負載模塊設定在定電壓模式下，可很容易地模擬電池之充放電測試的應用。

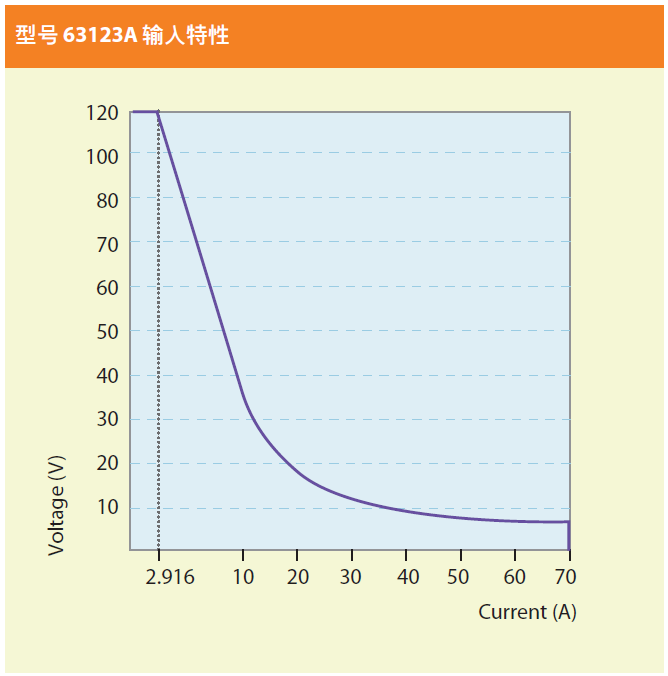

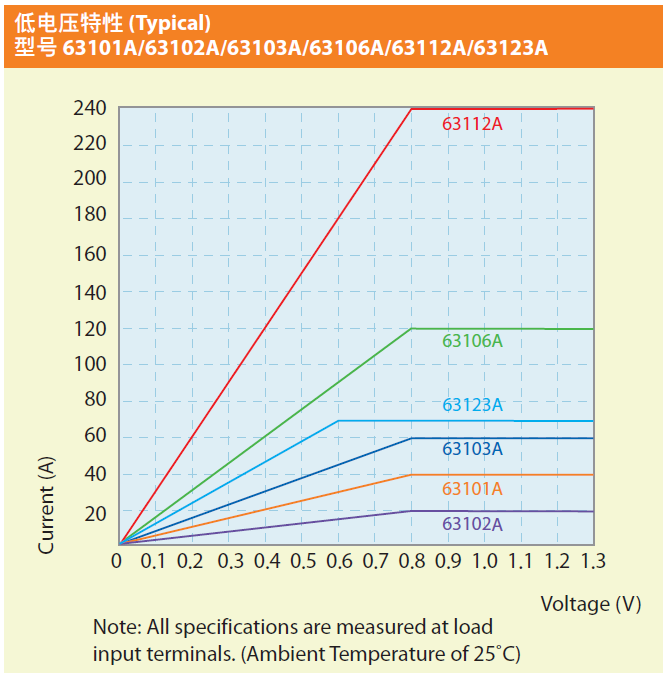

每個負載模塊皆采用電流死循環反饋回路設計，并與所有并聯的功率MOSFET高精度的負載控制，負載電流飄移不超過0.1% + (0.1%x滿刻度)，因運用了目前先進FET技術，因此輸入端阻抗可以降至極低，即使在負載模塊輸入端電壓很低的情況下，也可以提供極高的負載電流。例如：63123A在輸入端電壓為0.6V時，即可提供70A的負載電流。非常適合應用于3.3V的低電壓電源測試。

6310A負載模塊利用光電耦合器的隔離功能，使每個負載模塊間完全獨立，用戶可透過6310A主從控制功能來控制這些彼此間相互獨立的多個負載模塊，來測試多路輸出電源或大功率電源。

動態負載及控制

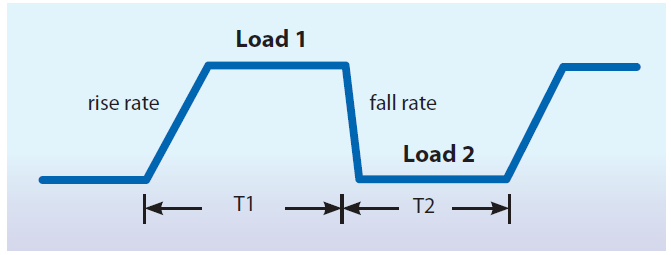

6310A提供高速的可編程動態負載特性仿真功能，下圖可說明6310A的可編程參數：

由于負載變化率是可編程的，使得仿真負載瞬時變化的要求在實際應用中成為可能。6310A內部波形產生器可產生的最大負載變化率為10A/μs，高速動態負載仿真可達20kHz。因為采用了遙控負載檢測控制回路，確保負載在連續變化的波形中，能使失真度降到最低。

并聯控制

并聯負載模塊可提高負載功率以滿足用戶在高功率測試應用方面的需求，用戶可并聯6310A系列二個或以上的模塊來達到測試需求，6314A/6312A主控制模塊單元都具有標準配備的RS-232控制接口及選配的GPIB、USB控制接口，在自動測試系統的應用環境中，使用者可透過這些控制接口進行數據傳輸，控制負載模塊測試。

有效的量測

每個6310A系列的負載模組都具備16位元精密A/D轉換器，量測電壓精準度可達0.025%+(0.015%x滿刻度)*，除電壓、電流的量測外，6310A亦提供功率的量測，藉由此功率量測，使用者可節省許多功率計算的時間。因機器內部有內建負載電流檢測返饋回路，使得量測電流精準度可達0.04%+(0.04%x滿刻度)*。此外，亦可模擬短路測試，所有量測電路皆采用負反饋放大器線路設計，可消除測量過程中因電壓降低所引起的誤差，使用者可根據實際測試情況選擇電壓、電流的測試檔位。

注：限型號 63123A

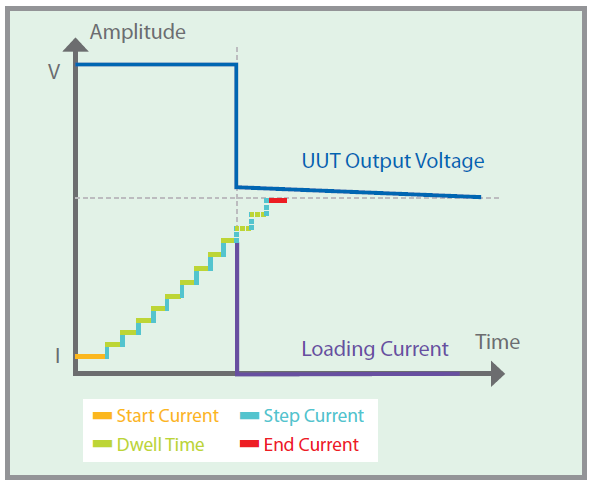

自動快速的過電流保護(OCP)測試

使用者可在外框上選擇欲進行OCP測試的通道，透過內建OCP程序設定初始電流、截止電流、步階電流及每一階電流的持續時間等參數進行測試，6310A系列可自動擷取OCP點，藉由這項自動快速的功能，用戶可于設計驗證與生產線系統上節省許多驗證時間。
