| 簡述

FT6110A/R系列多通道電子負載，是一款主要針對電源ATE測試系統使用的高性能、高性?xún)r(jià)比的產品。在集成應用中可代替小功率單體電子負載，能為系統搭建節約大量空間，并大幅節省成本。

為方便電源ATE測試系統開發，F(xiàn)T6110A/R內置了電壓電流紋波測試、動態掃頻、負載效應測試、LED驅動測試、OCP測試、斜率設置等專項功能，并提供了完善的DLL開發包。支持支持C#、C++、Delph、Labview開發語言，方便用戶二次開發。

| 特點

• 結構緊湊，經濟、性?xún)r(jià)比高，且占用空間??；

• 通道模塊化設計體積小，可實現3U/8CH，僅為常規電子負載的1/3；

• 通道間電氣隔離，可以單獨控制也可以任意并聯；

• 功率通道：150W×8CH/300W×4CH；

• 電壓范圍：0～150V/0～500V；

• 電流范圍：0～30A/0～15A；

• 50kHz的動態測試功能，可設置上升、下降斜率；

• 高達500kHz電壓、電流采樣率；

• 支持電壓遠、近端功能；

• 電池放電測試功能；

• 負載效應測試功能；

• 電壓、電流紋波測試功能；

• 動態掃頻功能；

• 序列功能，模擬較復雜負載帶載波形；

• 自動測試功能,更適合生產測試,自動判斷輸出測試結果；

• 方便實用的OCP測試功能；

• 時間測量功能；

• 過電壓、過電流、過功率、過溫度以及反接檢測等保護；

• 提供LAN、RS485遠程通訊接口，方便用戶多機集成；

• 標準MODBUS通信協議，提供完善的動態鏈接庫，便于二次開發；

• 標配功能完善上位機軟件；

• 采用19寸機架式結構設計，便于系統集成安裝。

| 應用領域

• 小功率電源、DC轉換器、手機充電器、3C用電池、BMS等小功率電源產品的生產、老化與品檢；

• 汽車線束、連接器、保險絲、繼電器、中央電器盒等產品測試；

• 電池pack、BMS保護板均衡放電、電動工具生產測試、LED電源板生產檢測等相關領域。

| 負載效應測試功能

電源類產品在輸出載荷變化時會引起輸出穩定量的變化稱之為負載效應。負載效應測試功能為用戶提供多組帶載參數，穩定時間設置。測試完成后直接提供負載調整率、電壓變化率以及電源直流內阻結果。

| 紋波測試功能

負載支持電壓紋波Vpp、電流紋波（Ipp）測量，帶寬10Hz～250kHz。在測量帶寬范圍內，紋波測量精度高，重復性好。紋波一般而言包括工頻紋波和開關紋波兩個不同頻率段，負載紋波測量結果為兩種紋波疊加的綜合結果。

| 自動測試功能

自動測試功能單個文件可支持100步測試，每步測試可以設置帶載模式、帶載值、檢測項目、檢測項上/下限值、運行時間。運行時間可設置范圍為0.1s～86400s。該功能只需完成產品插拔，負載將自動進行測試、判斷，測試完成后以PASS或FAIL形式體現。

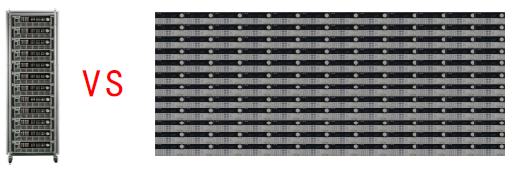

| 3U/8CH超高集成度

FT6110A/R系列采用超高集成度的設計，單機3U可集成8個電子負載通道，比傳統的電子負載體積減小三分之二，大大壓縮了集成系統的空間。每通道間電氣隔離，相互獨立，可單獨控制。

| 定態功能

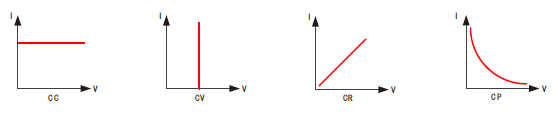

FT6110A/R系列電子負載具有恒電流、恒電壓、恒電阻與恒功率四種測試模式，可滿足廣泛的測試要求。恒電流和恒電阻模式可用于測試電壓源在不同負載情況下，輸出電壓是否維持穩定輸出。對于電池充電器和適配器而言，恒電壓模式可改變充電器和適配器的輸出電壓以檢驗輸出電流是否正確。

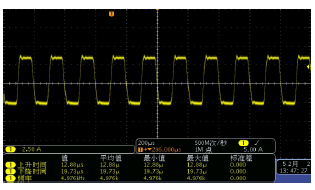

| 動態功能

FT6110A/R系列電子負載提供可編程的動態測試功能。動態模式用于模擬各種帶載突變及異常情況，適用于測試電源的動態特性。最高頻率可達50kHz，支持連續、脈沖、翻轉、上升斜率、下降斜率、量程切換參數設置。

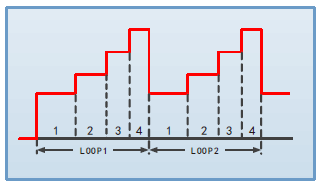

| 序列功能

FT6110A/R系列電子負載提供序列測試功能，允許用戶編輯10個序列測試文件，文件可鏈接，可重復運行。每個測試文件支持20個測試步驟。每個測試步驟中，用戶可設置帶載模式、帶載主值、單步時間。單步時間可設置范圍為0.001s～86400s。

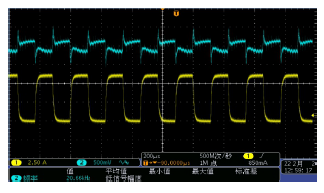

| 動態掃頻功能

動態掃頻功能可手動或自動連續調節帶載頻率， 最高頻率可達50kHz。該測試功能可捕獲到電源類待測物在最?lèi)毫忧闆r下的最大（Vp+）、最?。╒p-）電壓峰值。

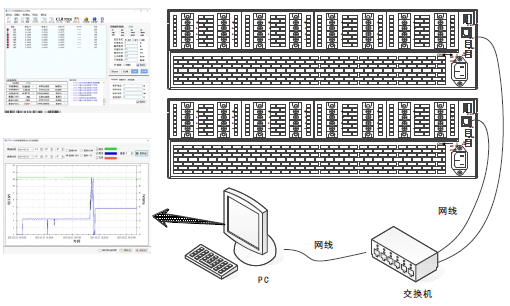

| 應用編程

FT6110A/R提供LAN或RS485接口進行多機集成，可以非常方便地集成到測試系統中。通訊采用標準的Modbus協議并提供詳細《編程手冊》和DLL開發包，支持C#、C++、Delph、Labview開發語言，方便二次開發。為方便用戶調試，產品隨機附帶一款Demo軟件，可對負載系統進行所有功能操作、波形顯示及數據保存等功能。該軟件系統操作簡便，功能強大，使用者可輕易上手。
