高保真度信號與高級模式

打開包裝后，在連續模式下每通道可以生成高達 16 M 點的精確長波形?？勺儾杉瘯r鐘技術確保您不再丟失任何波形數據。產品功能可升級，您可以進一步提高測試水平并只需花費傳統 AWG 十分之一的成本進行復雜波形的創建和編輯。

產品選配功能升級，您可以：

• 將內存擴展為每通道 128 M 點（選件 MEM）

• 多達 25 項輸入和控制的序列/觸發/選通模式（選件 SEQ）用于：循環、等待、跳轉、轉至、外部觸發輸入、手動觸發、定時觸發和 SCPI 命令，以便創建時序靈活、復雜的長波形。

簡化任意波形創建

內置的 ARB 編輯工具 ArbBuilder 包括創建、編輯和傳輸任意波形的所有操作，無需連接 PC 或向 PC 傳輸文件。 幅度和偏置數據存儲在波形中，因此，在加載標準化 ARB 后，無需調整設置。

觀看如何才能使用 ArbBuilder? 輕松創建任何波形。

“AFG 上的這一高級功能可以將典型設置和測試周期幾乎縮減一半”

- TZ Medical 工程經理 John Moore

智能用戶界面

使用超大的 AFG 觸摸屏更快地學習和工作。 9 英寸的屏幕的工作原理和智能設備類似，因此，您可以通過手指縮放和滾動以便輕松找到設置和參數并查找常用設置的快捷鍵。

觀看如何同步兩臺 AFG31000 設備。

不止需要兩條通道？

如果您不止需要兩條波形通道來模擬被測設備 (DUT)，多臺同步設置用于快速同步兩臺或多臺設備。 通過屏幕向?qū)畔⒅笇谌昼妰?nèi)完成電纜連接和設置過程。

優異的指標

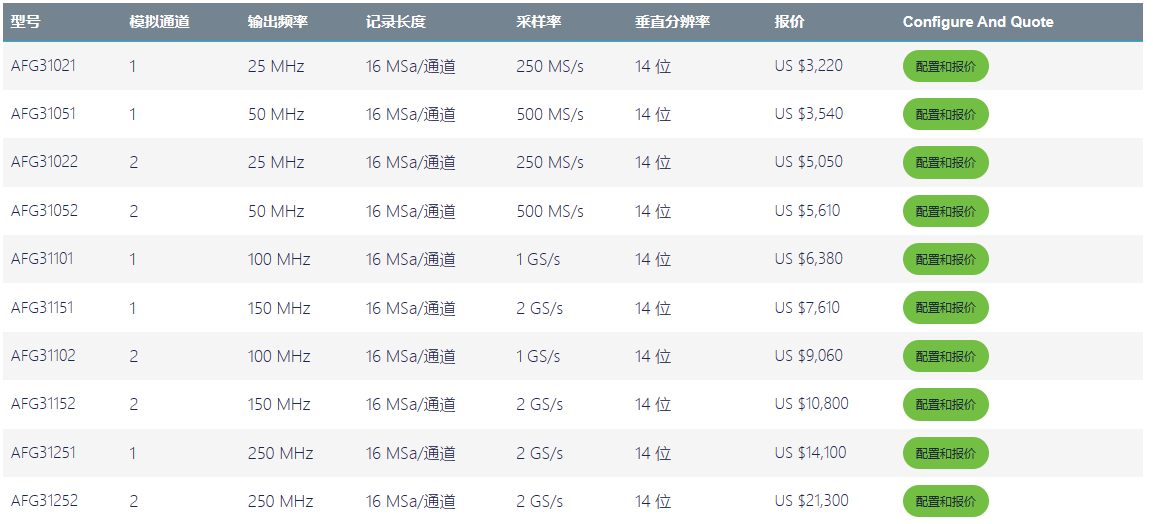

• 單或雙通道型號

• 接到 50Ω 負載時的輸出幅度范圍 1 mVp-p 至 10 Vp-p

• 基本 (AFG) 模式

• 25 MHz、50 MHz、100 MHz、150 MHz 或 250 MHz 正弦波形

• 250 MSa/s、500 MSa/s、1 GSa/s 或 2GSa/s 采樣率

• 14 位垂直分辨率

• 連續、調制、掃描與突發模式

• 各通道均具有 128 k 點的任意波形內存

• 高級模式

• 連續模式和選配序列、觸發和選通模式

• 各通道均具有 16 M 點的任意波形內存（可選 128 M 點）

• 在包含循環、調整和等待事件的序列模式下多達 256 步

• 變量采樣時鐘 1 μSa/s 至 2 GSa/s

• 最小波形長度 168 點，粒度為 1 點

AFG31000（上波形）與上一代 AFG（下波形）的抖動

將噪聲和抖動降低 10 倍

由于噪音本底較低且輸出幅度低至 1mVpp，噪音和抖動技術規格比上一代技術好 10 倍，可以確保測試的清晰度和保真度。

在線升級

由于架構基于軟件，您可以直接從網站使用滿足需求的選件升級 AFG31000。

當前可用

• 帶寬升級

• 內存大小升級

• 波形排序升級
