知用高頻交直流電流探頭HCPR8300A(300A/DC～ 8 MHz)

型　　號：HCPR8300A

名　　稱：知用高頻交直流電流探頭HCPR8300A(300A/DC～ 8 MHz)

品　　牌：知用電子

分　　類：通用電子測試 > 示波器探頭配件

簡　　述：

HCPR8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度、具有232串口通訊功能。

申請服務

立即咨詢

產品詳情

產品詳情

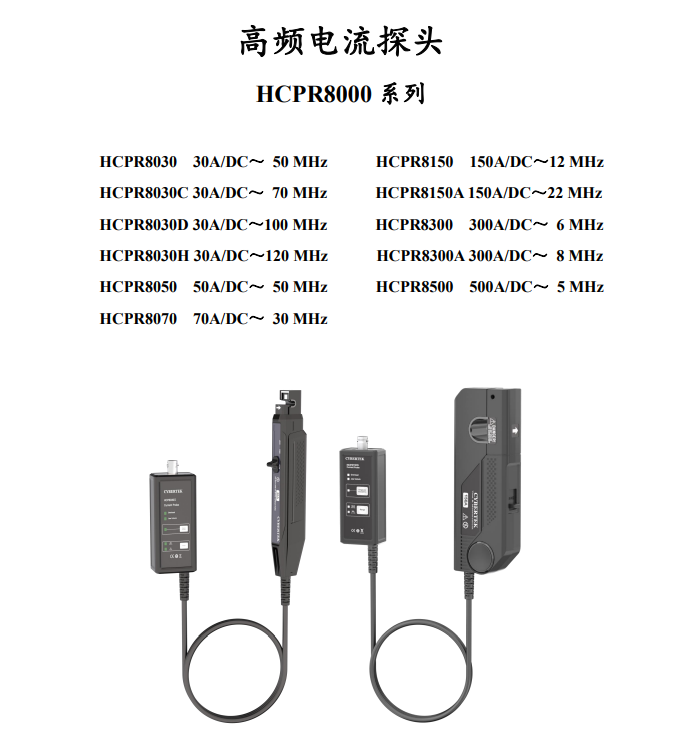

HCPR8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度、具有232串口通訊功能。該探頭在和我司智能探頭控制器OT7052搭配使用時，客戶在PC端通過智能探頭控制器可以讀取探頭的狀態，智能控制探頭切換量程，自動消磁調零等。OT7052有效解決自動測試系統中對多達52個智能探頭的供電和通訊控制問題。

產品電氣規格

大鉗口

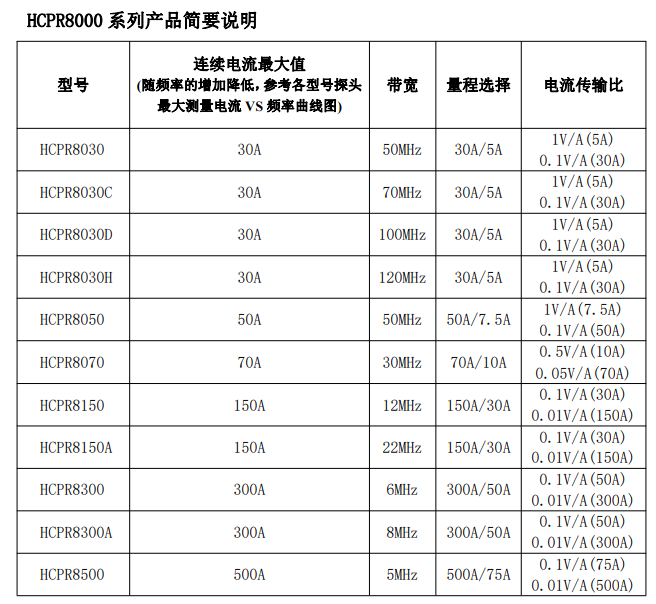

型號	HCPR8150(A)		HCPR8300(A)		HCPR8500
帶寬(-3dB)	HCPR8150	DC-12 MHz (圖10.a)	HCPR8300	DC- 6 MHz (圖13.a)	DC-5MHz (圖16)
帶寬(-3dB)	HCPR8150A	DC-22 MHz (圖10.b)	HCPR8300A	DC-8 MHz (圖13.b)	DC-5MHz (圖16)
上升時間	HCPR8150	≤29ns	HCPR8300	≤58ns	≤70ns
上升時間	HCPR8150A	≤16ns	HCPR8300A	≤50ns	≤70ns
連續電流最大值	HCPR8150	150Arms （圖11.a）	HCPR8300	300Arms (圖14.a)	500Arms(圖17)
連續電流最大值	HCPR8150A	150Arms （圖11.b）	HCPR8300A	300Arms (圖14.b)	500Arms(圖17)
峰值電流	300Apk		500Apk		750Apk
量程	30A	10X衰減	50A	10X衰減	75A	10X衰減
量程	150A	100X衰減	300A	100X衰減	500A	100X衰減
過流報警值	30A	≥30APk	50A	≥50APk	75A	≥75APk
過流報警值	150A	≥300APk	300A	≥500APk	500A	≥750APk
電流傳輸比	30A	0.1V/A	50A	0.1V/A	75A	0.1V/A
電流傳輸比	150A	0.01V/A	300A	0.01V/A	500A	0.01V/A
分辨率	30A	10mA	50A	10mA	75A	10mA
分辨率	150A	100mA	300A	100mA	500A	100mA
精度 (DC,45-66Hz最大連續電流范圍內)	30A	±1%±10mA	50A	±1%±10mA	75A	±1%±10mA
精度 (DC,45-66Hz最大連續電流范圍內)	150A	±1%±100mA	300A	±1%±100mA	500A	±1%±100mA
輸入阻抗	HCPR8150	參考（圖12.a）	HCPR8300	參考（圖15.a）	參考(圖18)
輸入阻抗	HCPR8150A	參考（圖12.b）	HCPR8300A	參考（圖15.b）	參考(圖18)
延時（探頭主機 +1mBNC)	參考（圖19）
終端負載要求	≥100kΩ
供電方式	OT7052
絕緣線電壓	600V CATII 300V CATIII
安全符合標準	EN61010-1: 2010+A1:2019 EN 61010-2-032:2019
EMC符合標準	EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
