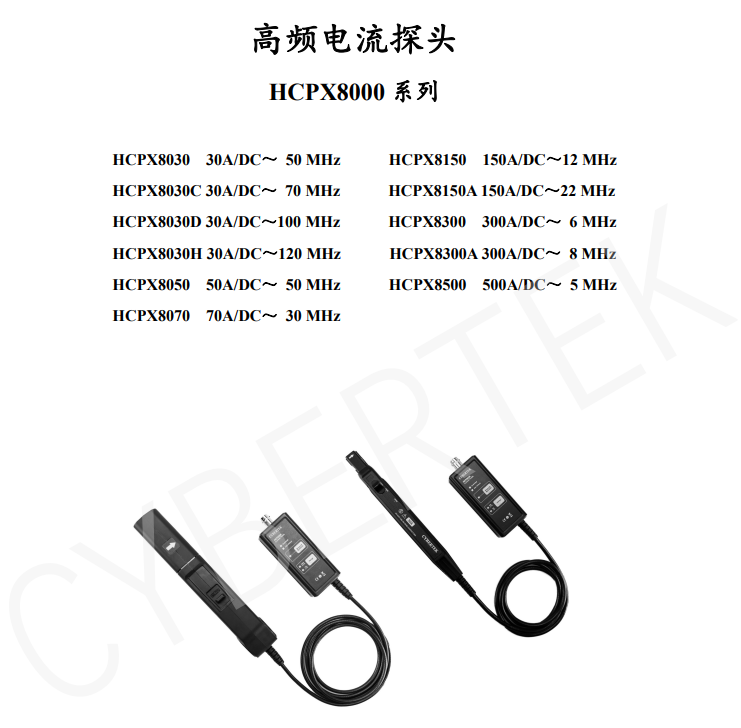

HCPX8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度。
HCPX8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度。和智能探頭控制器搭配使用，探頭可以和市面上大部分主流的品牌示波器進行通訊，自動設置衰減比、阻抗、延時時間等。解決了長期以來用戶使用第三方通用示波器探頭必須手動設置探頭參數的困難，實現和示波器專用接口探頭一樣的用戶體驗，且不受單一品牌示波器限制。如果不需要智能控制功能，客戶也可以直接用適配器供電（不可以使用示波器的USB口給探頭供電），進行電流測量。

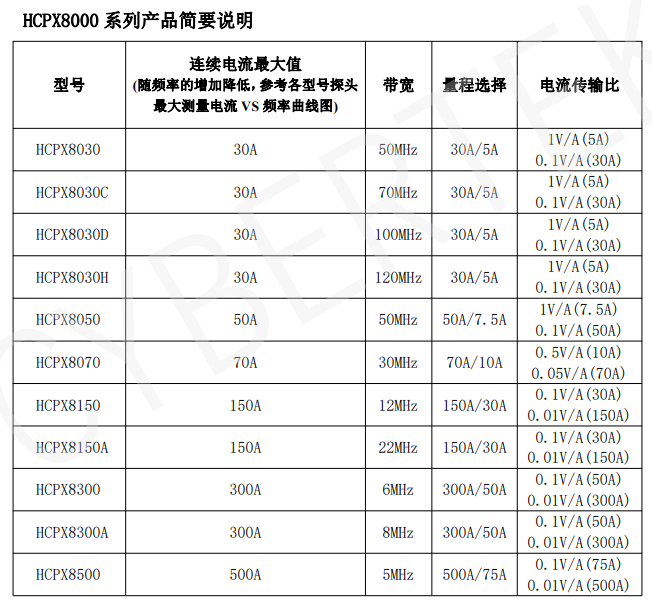

產品電氣規格
大鉗口
型 號 | HCPX8150(A) | HCPX8300(A) | HCPX8500 | |||
帶寬(-3dB) | HCPX8150 | DC-12 MHz (圖10.a) | HCPX8300 | DC- 6 MHz (圖13.a) | DC-5MHz (圖16) | |
HCPX8150A | DC-22 MHz (圖10.b) | HCPX8300A | DC-8 MHz (圖13.b) | |||
上升時間 | HCPX8150 | ≤29ns | HCPX8300 | ≤58ns | ≤70ns | |
HCPX8150A | ≤16ns | HCPX8300A | ≤50ns | |||
連續電流最大值 | HCPX8150 | 150Arms （圖11.a） | HCPX8300 | 300Arms (圖14.a) | 500Arms(圖17) | |
HCPX8150A | 150Arms （圖11.b） | HCPX8300A | 300Arms (圖14.b) | |||
峰值電流 | 300Apk | 500Apk | 750Apk | |||
量程 | 30A | 10X衰減 | 50A | 10X衰減 | 75A | 10X衰減 |
150A | 100X衰減 | 300A | 100X衰減 | 500A | 100X衰減 | |
過流報警值 | 30A | ≥30APk | 50A | ≥50APk | 75A | ≥75APk |
150A | ≥300APk | 300A | ≥500APk | 500A | ≥750APk | |
電流傳輸比 | 30A | 0.1V/A | 50A | 0.1V/A | 75A | 0.1V/A |
150A | 0.01V/A | 300A | 0.01V/A | 500A | 0.01V/A | |
分辨率 | 30A | 10mA | 50A | 10mA | 75A | 10mA |
150A | 100mA | 300A | 100mA | 500A | 100mA | |
精度 (DC,45-66Hz最大連續電流) | 30A | ±1%±10mA | 50A | ±1%±10mA | 75A | ±1%±10mA |
150A | ±1%±100mA | 300A | ±1%±100mA | 500A | ±1%±100mA | |
輸入阻抗 | HCPX8150 | 參考（圖12.a） | HCPX8300 | 參考（圖15.a） | 參考(圖18) | |
HCPX8150A | 參考（圖12.b） | HCPX8300A | 參考（圖15.b） | |||
延時（探頭主機 +1mBNC) | 參考（圖19） | |||||
終端負載要求 | ≥100kΩ | |||||
供電方式 | DC 5V/2A（標配適配器） | |||||
絕緣線電壓 | 600V CATII 300V CATIII | |||||
安全符合標準 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | |||||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | |||||
