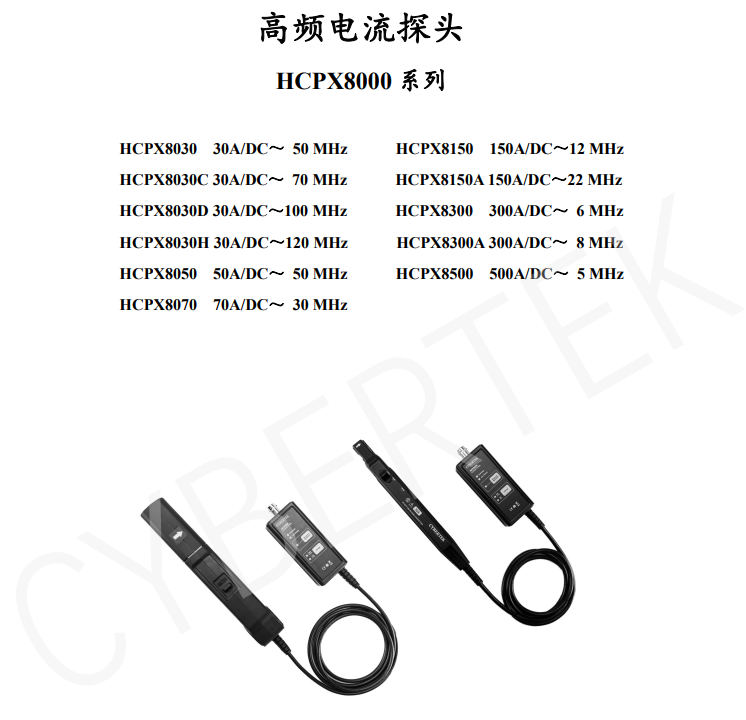

知用高頻交直流電流探頭HCPX8150A (150A/DC～22 MHz)

型　　號：HCPX8150A

名　　稱：知用高頻交直流電流探頭HCPX8150A (150A/DC～22 MHz)

品　　牌：知用電子

分　　類：通用電子測試 > 示波器探頭配件

簡　　述：

HCPX8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度。

申請服務

立即咨詢

產品詳情

產品詳情

HCPX8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度。和智能探頭控制器搭配使用，探頭可以和市面上大部分主流的品牌示波器進行通訊，自動設置衰減比、阻抗、延時時間等。解決了長期以來用戶使用第三方通用示波器探頭必須手動設置探頭參數的困難，實現和示波器專用接口探頭一樣的用戶體驗，且不受單一品牌示波器限制。如果不需要智能控制功能，客戶也可以直接用適配器供電（不可以使用示波器的USB口給探頭供電），進行電流測量。

產品電氣規格：

大鉗口

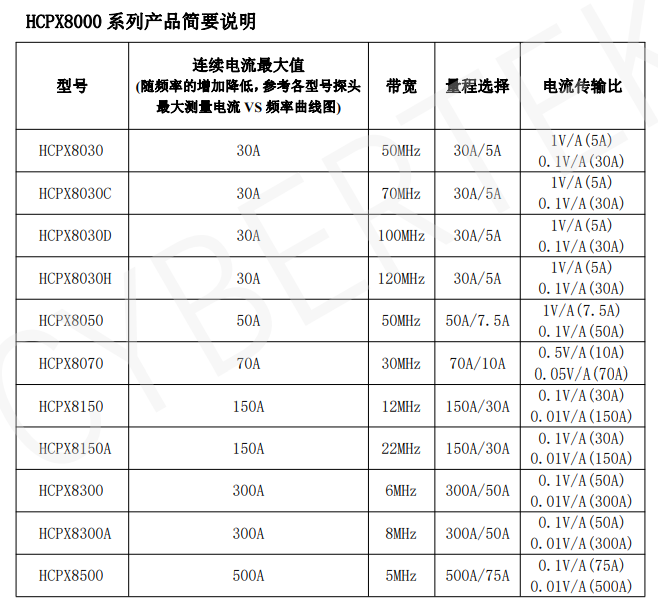

型號	HCPX8150(A)		HCPX8300(A)		HCPX8500
帶寬(-3dB)	HCPX8150	DC-12 MHz (圖10.a)	HCPX8300	DC- 6 MHz (圖13.a)	DC-5MHz (圖16)
帶寬(-3dB)	HCPX8150A	DC-22 MHz (圖10.b)	HCPX8300A	DC-8 MHz (圖13.b)	DC-5MHz (圖16)
上升時間	HCPX8150	≤29ns	HCPX8300	≤58ns	≤70ns
上升時間	HCPX8150A	≤16ns	HCPX8300A	≤50ns	≤70ns
連續電流最大值	HCPX8150	150Arms （圖11.a）	HCPX8300	300Arms (圖14.a)	500Arms(圖17)
連續電流最大值	HCPX8150A	150Arms （圖11.b）	HCPX8300A	300Arms (圖14.b)	500Arms(圖17)
峰值電流	300Apk		500Apk		750Apk
量程	30A	10X衰減	50A	10X衰減	75A	10X衰減
量程	150A	100X衰減	300A	100X衰減	500A	100X衰減
過流報警值	30A	≥30APk	50A	≥50APk	75A	≥75APk
過流報警值	150A	≥300APk	300A	≥500APk	500A	≥750APk
電流傳輸比	30A	0.1V/A	50A	0.1V/A	75A	0.1V/A
電流傳輸比	150A	0.01V/A	300A	0.01V/A	500A	0.01V/A
分辨率	30A	10mA	50A	10mA	75A	10mA
分辨率	150A	100mA	300A	100mA	500A	100mA
精度 (DC,45-66Hz最大連續電流)	30A	±1%±10mA	50A	±1%±10mA	75A	±1%±10mA
精度 (DC,45-66Hz最大連續電流)	150A	±1%±100mA	300A	±1%±100mA	500A	±1%±100mA
輸入阻抗	HCPX8150	參考（圖12.a）	HCPX8300	參考（圖15.a）	參考(圖18)
輸入阻抗	HCPX8150A	參考（圖12.b）	HCPX8300A	參考（圖15.b）	參考(圖18)
延時（探頭主機 +1mBNC)	參考（圖19）
終端負載要求	≥100kΩ
供電方式	DC 5V/2A（標配適配器）
絕緣線電壓	600V CATII 300V CATIII
安全符合標準	EN61010-1: 2010+A1:2019 EN 61010-2-032:2019
EMC符合標準	EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
