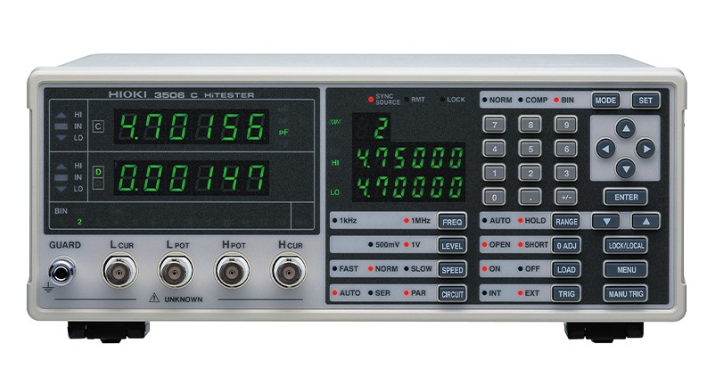

對應1MHz測試, 低容量,高精度,高速測試。 C、(tan δ), Q測試，低電阻測量 測試源頻率：1kHz，1MHz 測量時間：1.5ms(1MHz) RS-232C，GP-IB。
● 模擬測量時間0.6ms(1MHz)的高速測量
● 提高了抗干擾性，在產線的上也能實現高反復精度
● 1kHz、1MHz測量下，低電容的貼片時可穩定測量
● 根據BIN的測定區分容量
輸入用探頭/測試夾具，實體不附帶。按照測量目的，不同型號有不同的探頭/測試夾具選件。 ※RS-232C用連接線可以使用支持網絡連接的市面上銷售的交叉線。RS-232C連接線9637除硬件流控制之外的情況下可以使用。
| 測量參數 | C(電容),D(損耗系數tanδ), Q (1/tan δ) |
|---|---|
| 測量范圍 | C:0.001fF～15.0000μF D: 0.00001 ～ 1.99999 Q:0.0 ～ 19999.9 |
| 基本精度 | (代表值)C: ±0.14% rdg. D: ±0.0013 |
| 測量頻率 | 1kHz, 1MHz |
| 測量信號電平 | 500mV, 1V rms |
| 輸出電阻 | 1Ω (在1kHz 時2.2 μF 以上量程), 20Ω(除上述以外的量程) |
| 顯示 | LED(6位顯示,滿量程由點數有效距離來決定) |
| 測量時間 | 1.5ms：1MHz， 2.0 ms：1kHz |
| 功能 | BIN分類測量, 觸發同步輸出, 測量條件記憶, 測量值比較功能, 平均值功能, Low-C篩選功能, 振動功能, 電流檢測監視功能, 輸出電壓值監視功能, 控制用輸入輸出 (EXT. I/O), RS-232C接口, GP-IB接口 |
| 電源 | AC 100/120/220/240V ±10%(可選擇), 50/60Hz, 最大40VA |
| 體積及重量 | 260W × 100H × 298Dmm, 4.8kg |
| 附件 | 電源線× 1, 電源備用保險絲× 1，使用說明書× 1 |
