操作簡單的小型鉗形功率計！節能活動從把握現狀開始。 適用于50/60Hz工頻電源 3電路(1P2W)，1電路(1P3W，3P3W，3P4W) 可連續保存數據至SD卡 鉗形電流鉗輸入， PW3360-31增加了諧波分析功能。
● 適用于單相~三相4線，最大對應380V供電線
● 最大測試電壓780V，顯示范圍高達1000V
● 單相2線的話可以3電路同時測量(同一電源系統時)
● 最小可測50.000mA量程，也可測量泄漏電流(需要選件中的傳感器)
● 使用SD卡可長時間保存

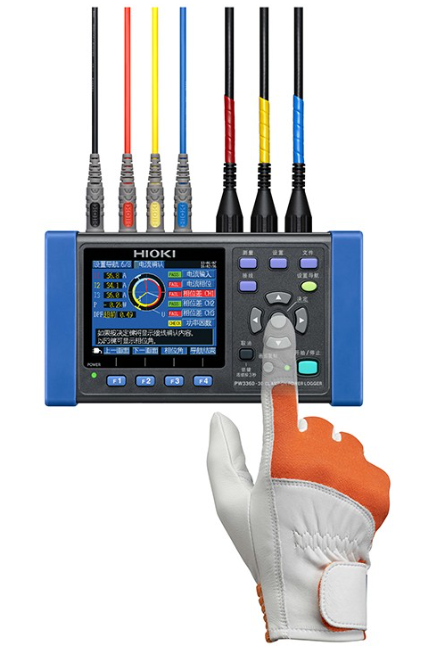

● 設置導航功能有助于準確接線(接線狀態實時顯示畫面中)
注意：PW3360-30主機無法單獨測量。請根據不同的測量要求另外購買選件中的鉗形傳感器。如要采集數據則需要購買SD卡。
| 測量線路 (可測電路數) | 50/60 Hz，單相2線(1電路/2電路/3電路)， 單相3線 (1電路)， 三相3線/三相4線 (1電路)，僅電流 |
|---|---|

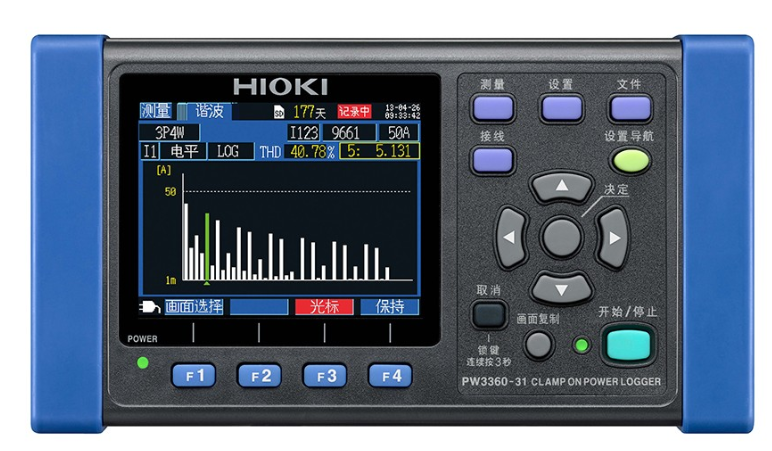

| 測量項目 | 電壓/電流有效值，電壓/電流基波值，電壓/電流基波相位角，頻率，電壓波形峰值(絕對值)，電流波形峰值(絕對值) 有功/無功/視在功率，功率因數(延遲、超前)或移位功率因數(延遲、超前) 有功(消耗、產生)/無功電能(延遲、超前)，有功(消耗、產生)/無功功率累積電量(延遲、超前)，有功(消耗、產生)/無功功率單位時間電量(延遲、超前)，功率因數累積電量 脈沖輸入 [僅限PW3360-31]諧波(諧波電壓·電流·電平/含有率/相位角/總諧波畸變THD-F或THD-R)，最大40次 |
| 電壓量程 | AC 600V |
| 電流量程 | AC 500.00mA~5.0000kA(根據所用傳感器，測量范圍有所不同)， AC 50.000mA~5.0000A(僅泄漏電流) |
| 功率量程 | 300.00 W~9.0000 MW(根據電壓/電路量程和測量線路的組合而定) |
| 基本精度 | 電壓：±0.3% rdg. ±0.1% f.s 電流：±0.3% rdg. ±0.1% f.s+電流傳感器精度 功率：±0.3% rdg. ±0.1% f.s+電流傳感器精度(功率因數=1) |
| 顯示更新率 | 約0.5s(使用SD卡和內存時，LAN和USB通訊時除外) |
| 數據記錄 | 實時保存至SD卡/內存中 |
| 保存間隔時間 | 1～30秒, 1～60分, 14檔切換 |
| 保存項目 | 測量值保存：僅限平均值、平均·最大·最小值 [僅限PW3360-31]諧波數據保存：二進制格式(僅限平均值、平均·最大·最小值) 畫面復制：BMP格式(最短以5分鐘的時間間隔進行保存) 波形保存：二進制格式(最短以1分鐘的時間間隔進行保存) |
| 接口 | SD卡 LAN 100BASE-TX：HTTP服務器功能，使用通訊軟件來設置和下載數據 USB2.0：和PC連接時將SD卡和內存識別為移動存儲設備，通過通訊軟件進行設置并下載數據 脈沖輸出：測量累積電能時，輸出和有功電能成比例的脈沖信號，開路集電極絕緣輸出 |
| 功能 | 接線確認，設置導航，畫面復制，時鐘，顯示保持等 |
| 電源 | AC適配器Z1006 (100V～240V, 50/60Hz), 40VA (含AC適配器) 電池組9459：DC 7.2V, 3VA，連接AC適配器充電時間6小時10分鐘，連續使用時間6h(背光燈OFF時) |
| 體積及重量 | 180 W × 100 H × 50 D mm, 550 g(不含電池套裝PW9002) 180 W × 100 H × 67.2 D mm, 830 g (裝有電池套裝PW9002時) |
| 附件 | 電壓線L9438-53×1(黑、紅、黃、藍)，AC適配器Z1006×1，USB連接線(0.9m)×1，使用說明書×1，測量指南×1，彩色螺線管(紅黃藍各2個，用于區別鉗形傳感器的顏色)×1組，螺線管×5(用于捆扎鉗形傳感器線)，1個APP應用程序光盤( SF4000 GENNECT One ) |
